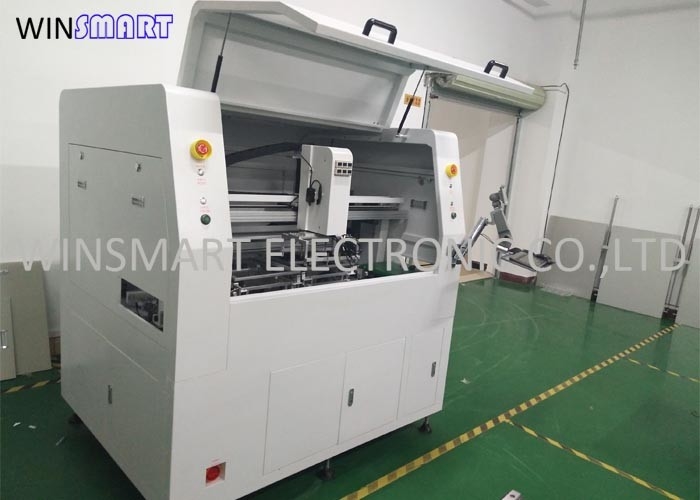

300x350mm میز دوگانه ماشین روتر خودکار کامل برای PCB Depaneling

معرفی کامل روتر اتوماتیک ماشین:

این دستگاه روتر اتوماتیک به ویژه در چندین صنعت برای برش قطعات PCBA به قطعات جداگانه ترجیح داده می شود.روتر می تواند سرعت حداکثر 60000 چرخش را تنظیم کند و برای برش سریع و دقیق PCB مناسب است. این روتر دارای تغییر ابزار خودکار است و می تواند PCB های ضخامت 0.4-6 میلی متر را برش دهد. همچنین می تواند با عملکرد ضد انفجار یک جاروبرقی مجهز شود.با نظارت بر ESD و برنامه ریزی دقیق، می تواند نیازهای مشتریان مختلف را برآورده کند.

ویژگی ماشین روتر خودکار کامل:

می تواند اشکال نامنظم را با حداقل استرس برش دهد و سیستم عامل های کار دوگانه باعث افزایش بهره وری تولید می شود. بنابراین، برای برآورده کردن استانداردهای مشتری و کیفیت،بسیاری از مشتریان همچنین یک "ماشین روتر PCB" را خریداری و نصب کرده بودندخط تولید همچنین به آموزش و آموزش اپراتورها برای نوشتن روش ها و عملیات ادامه می دهد. در حال حاضر، می توان آن را به عملیات آنلاین وارد کرد.با راهنمایی تکنولوژی اصلی و منابع انسانی، ما می توانیم بدون قطع عمل تولید، هر وضعیت در فرآیند تولید را ارتباط برقرار کنیم، مدیریت کنیم و حل کنیم.بالا و پایین سیستم تمیز کردن خلاء در دسترس است با توجه به نیازهای مختلف مشتری را برآورده.

مشخصات کامل دستگاه روتر اتوماتیک:

جریان کار کامل دستگاه روتر خودکار:

1. تغذيه اتوماتيك PCBA از بافر OK/NG

2. سيستم مکش PCBA را انتخاب مي کند و پانل را بر روي ميز چپ قرار مي دهد

3. PCBA ثابت بر روی میز چپ توسط سیستم قفل و شروع کردن به از بین بردن.

4. سیستم مکش PCBA را انتخاب می کند و پانل را در همان زمان روی میز درست قرار می دهد.

5. PCBA بر روی میز سمت راست توسط سیستم قفل و شروع کردن به از بین بردن.

6هنگامی که PCBA جدا شده از جدول چپ به پایان می رسد، سیستم مکیدن تخته های تک را انتخاب می کند و آنها را برای پردازش بعدی بر روی کانویر تخلیه مسطح قرار می دهد.

7. دستگاه برش شروع به برش تخته های میز سمت راست وقتی کار میز سمت چپ را تمام می کند.

8پسماند PCB در جعبه زباله انداخت می شه

9مراحل بالا رو تکرار کن و تمام وقت رو به جلو حرکت کن

مزاياي روتر اتوماتيك کامل:

ماشین های روتر کامل خودکار برای جدا کردن صفحه های مدوناتی (PCB) از پانل ها با دقت و کارایی استفاده می شود.این ماشین ها از تکنولوژی مسیریابی برای برش و جدا کردن PCB ها به طور تمیز در امتداد مسیرهای از پیش تعریف شده استفاده می کنند.

• برش دقیق:

  • ماشین های روتر خودکار پیش بینی کننده، برش دقیق و دقیق PCB ها را در امتداد مسیرهای از پیش تعریف شده ارائه می دهند و جداسازی تمیز و مداوم را تضمین می کنند.

• تولید بالا:

  • این ماشین ها می توانند تعداد زیادی از PCB را به سرعت و به طور کارآمد پردازش کنند، تولید تولید را افزایش می دهند و زمان تحویل را کاهش می دهند.

• اتوماسیون:

  • اتوماسیون نیاز به مداخله دستی را کاهش می دهد، که منجر به بهبود کارایی فرآیند، سازگاری و کاهش هزینه های نیروی کار می شود.

اقدامات احتیاطی برای کار با دستگاه روتر کاملا خودکار:

1. قبل از برش، ابتدا تأیید کنید که آیا برنامه ویرایش شده توسط مهندس درست است. هنگامی که مهندس ویرایش یا برنامه استفاده شده قبل را فرا می خواند، پیش نمایش و بررسی آن را در ابتدا.پس از برنامه های workbench چپ و راست برای درست بودن بررسی می شود، مهندس می تواند ابتدا یک قطعه را در سمت چپ و راست برای تأیید پردازش کند. پس از تأیید، اپراتور می تواند آن را به تنهایی کار کند.

2. قرار دادن صفحه PCB به فکسچر استامپ، به وضوح جهت و جلو و عقب طرف صفحه را شناسایی کنید، آن را در فکسچر قرار دهید،و قرار دادن ستون موقعیت مکانی از تخته موقعیت مکانی، به آرامی آن را با دست خود فشار دهید تا اطمینان حاصل کنید که در جای خود قرار دارد، سپس پوشش دستگاه را بپوشانید و دکمه سبز سمت چپ یا راست را فشار دهید.میز کار به طور خودکار به موقعیت برش وارد می شود.

3. دکمه پیش نمایش نرم افزار را کلیک کنید. دکمه قرمز است. مشاهده کنید که آیا موقعیت برش درست است. پس از بررسی، دکمه توقف بر روی نرم افزار را کلیک کنید. پس از چند ثانیه،رنگ سبز می شود و به طور خودکار به دکمه پردازش تغییر می کند. میز کار به طور خودکار خارج می شود. در طول پردازش رسمی، دکمه پردازش را روی نرم افزار کلیک کنید تا پردازش را شروع کنید.

ساختار ماشین روتر خودکار کامل:
