جزئیات محصول:
|
منطقه کار: | 600x600 میلی متر | روش برش: | غیر تماسی |
---|---|---|---|
نوع PCB: | V-cut، Tab | مواد PCB: | FR4، FPC |
قدرت لیزر: | 20 وات | نام: | تجهیزات برش لیزری |
برجسته: | تجهیزات برش لیزر 20 وات UV,تجهیزات برش لیزر PCB سفت و سخت,دستگاه جدا کردن صفحه مدار چاپی |

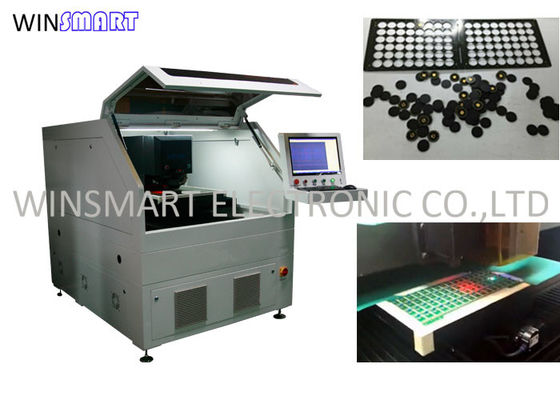

تجهیزات برش لیزری 20 واتی مدار چاپی سفت و سخت بدون استرس
توضیحات تجهیزات برش لیزر:
تجهیزات برش لیزری می تواند انواع بردهای مدار PCB را با سوراخ های V-CUT و stamp برش دهد و برد مدارهای محصور شده و بردهای نوری معمولی را تقسیم کند.برای برش لیزری و جدا کردن صفحات مدار مدار چاپی PCB ساخته شده از بردهای ترکیبی نرم و سخت، FR4، PCB، FPC، ماژول شناسایی اثر انگشت، فیلم پوشش، مواد کامپوزیت، بستر مس و مواد دیگر مناسب است.
با توجه به تقاضا، می توان از لیزر UV و سبز برای برش و جداسازی PCB استفاده کرد و انواع بردهای مدار مدار چاپی با سوراخ های V-CUT و مهر را می توان دقیقا برش داد. تجهیزات از برش بارگیری و تخلیه خودکار پشتیبانی می کنند که می تواند اتوماسیون را تحقق بخشد
ویژگی های تجهیزات برش لیزر:
1. لیزر UV / سبز با کارایی بالا، با نقطه تمرکز لیزر کوچک و شکاف باریک به تصویب رسید.
2. فرآیند برش تخته باید تمیز و عاری از گرد و غبار باشد تا از خرابی مدار ناشی از هدایت ناشی از ضایعات جلوگیری شود.
3. برد PCB که چسبانده شده است را می توان به طور مستقیم تقسیم کرد.در هنگام برش تماس و استرس وجود ندارد.
4. دقت بالا دو محور پلت فرم کار، دقت بالا و سرعت سریع.
5. CCD را می توان برای موقعیت یابی و تصحیح خودکار استفاده کرد.
6. پردازش به طور خودکار توسط نرم افزار کامپیوتر کنترل می شود، و رابط نرم افزار بازخورد بلادرنگ برای درک وضعیت پردازش در زمان واقعی می دهد.
مشخصات تجهیزات برش لیزری:
لیزر | لیزر UV تمام حالت جامد با پمپ دیود Q-Switched |
طول موج لیزر | 355 نانومتر |
منبع لیزر | UV 20W |
دقت موقعیت یابی میز کار موتور خطی | ± 2μm |
تغذیه PCB | کتابچه راهنمای |
تخلیه PCB | کتابچه راهنمای |
تعیین موقعیت PCB | فیکسچر |
استرس برش | 0 |
دقت تکرار میز کار موتور خطی | ± 1μm |
زمینه کاری موثر | 600mmx600mm (قابل تنظیم) |
سکو | سنگ مرمر |
مواد PCB | FPC و FR4 |
تابع واردات Gerber | آره |
مسیر برش | دایره، خط، نقطه، کمان |
سیستم عامل | برنده 10 |
سرعت اسکن | 2500mm/s (حداکثر) |
میدان کاری | 40mmx40mm |
ضمانتنامه | 1 سال |
سرویس | پشتیبانی آنلاین 24 ساعته، آموزش خارجی در دسترس است |
وضعیت ماشین | 100% جدید |
تجهیزات برش لیزری صنعت قابل اجرا:
برای برش انواع بسترهای PCB مانند بسترهای سرامیکی، صفحات چسباننده نرم و سخت، FR4، PCB، FPC، ماژول شناسایی اثر انگشت، فیلم پوشش، مواد کامپوزیت، بسترهای مسی و غیره مناسب است.
