دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	مورد تخته سه لا
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

روش کار:

اره یا برش آسیاب

ایستگاه کاری:

تغذیه PCB:

راه آهن

دقت برش:

± 0.05 میلی متر

مجموعه PCB:

سفارشی

تخلیه PCB:

نقاله کمربند مسطح یا پالتو

اتصال PCB:

Bridge Milling یا V-Cut

منطقه کار:

قابل سفارشی سازی

روتر جداسازی PCB

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

دستگاه روتر جداکننده مدار چاپی 0.05 میلی‌متری

دستگاه جداکننده مدار چاپی 220 ولتی 50 هرتز

دستگاه جداکننده مدار چاپی 0.05 میلی‌متری برش دقیق

Product Description

دقت 0.05mm PCB Depaneling روتر ماشین برش تب و V-قطع تخته

PCB Depaneling روتر ماشین معرفی:

روتر PCB به طور عمده برای جداسازی تخته های PCBA که با PCBA جمع آوری شده است استفاده می شود.

این روتر PCB دارای دو اسپندل کار است، یکی با برش تیغه اره و یک دیگر با برش برش فرنیسینگ.

و سرعت برش آن 300mm / s است تا ظرفیت تولید حجم بالا را برآورده کند.

مهمترين چيز اينه که اين دپانيليزر کمترين فشار برش را داره تا از اجزاي نصب شده روي تخته ها محافظت کنه

این ماشین با حامل تغذیه اتوماتیک و حامل خروجی ESD / دستگاه تخلیه سفارشی عرضه می شود.

اين باعث صرفه جويي 5-6 کارگر براي توليد کننده ميشه.

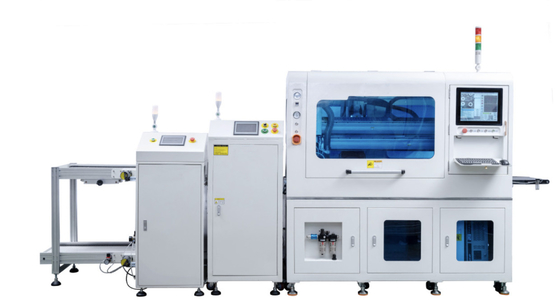

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 0

دو اسپیندل برای هر دو V-CUT و TAB بوردها

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 1

دو اسپندل برای تابلوهای تاب

مشخصات دستگاه PCB Depaneling Router:

1. محور تجهیزات XYZ و محور تغذیه از ماژول های ضد گرد و غبار با دقت بالا با دقت ± 0.01 و اثر ضد گرد و غبار خوب استفاده می کند

2. ساختار تغذیه جذب مغناطیسی را اتخاذ می کند، که آسان برای تغییر محصولات است و جهانی بودن قوی دارد.

3. مجهز به تشخیص نقطه MARK و عملکرد اصلاح خودکار

4برنامه ریزی سریع و آسان برای تغییر محصول

5قادر به برنامه نویسی ماتریس و برنامه نویسی میانبر

6. توابع ویرایش سریع برای کپی، اصلاح، و کل تعویض برنامه های کامل

7. پشتیبانی برنامه های مختلف برای 2 جدول کاری

8تست مدیریت عمر ابزار

9. عملکرد بهینه سازی مسیر کلی

10پورت رزرو MES و پورت روبات

11خود تشخیص

12. تشخیص شکستن برش

13. اسکن بارکد و عملکرد رابط MES

مزایای دستگاه PCB Depaneling Router:

1فشار برش پایین برای هر دو V-cut و tab PCBA

2. سیستم دید PC و CCD برای برنامه ریزی دقیق و عملیات

3. سیستم جمع آوری گرد و غبار بالا برای کارگاه بدون گرد و غبار

4حالت کار خودکار کامل برای محصولات با حجم بالا

5. کنویر تغذیه قابل تنظیم و کمربند کنویر مسطح ESD برای جمع آوری PCB جداگانه

6نرم افزار دوستانه است.

مشخصات دستگاه PCB Depaneling Router:

شماره مدل	SMTID2
اندازه دستگاه	1800 ((L) x 1500 ((W) x 2200 ((H) mm
ولتاژ	220 ولت/50 هرتز
حداکثر اندازه PCB	300x300mm (تخصیص می شود)
ضخامت PCB	0.4-6mm
حالت تغذیه	اتوماتيك
موقعیت گذاری PCB	چراغ های سفارشی
برنامه نویسی	آموزش بینایی، برنامه نویسی آنلاین
اسپندل برش	20،000-100,000rpm/min
نوع خنک کننده	خود خنک کننده
حالت جمع آوری گرد و غبار	مجموعه برتر
سرعت برش	۱ تا ۳۰۰ میلی متر در ثانیه
دقت برش	±0.02mm
چاقو	0.8-3.0 قطعات مسیریابی، چرخش راست و تیغه اره
دقت تکرار	±0.02mm
سیستم کنترل	کامپیوترهای صنعتی
اسپیندل	اختیاری
نرخ قدرت ماشین	کل 5KW، شامل جاروبرقی 3KW
وضعیت ماشین	100 درصد تازه
تضمین	1 سال
خدمات پس از فروش	24 ساعت پشتیبانی آنلاین، نصب و آموزش در خارج از کشور در دسترس است
برنامه نویسی	آنلاین، بصری
عملکرد کالیبراسیون خودکار	کالیبراسیون خودکار نقطه علامت
تابع ویرایش	خط مستقيم، نقطه، قوس، دايره
دقت موقعیت محور	0.01 میلی متر
دقت برش	±0.05mm
اسکن کردن بارکد	اختیاری
عملکرد شمارش	آره

لوازم جانبی دستگاه PCB Depaneling Router:

ماده	توضیحات	برند	مقدار	یادآوری
1	کامپیوترهای صنعتی	چین	1
2	اسپندل و راننده	چین	1
3	دوربین	چین	1
4	میله پیچ، ریل راهنما	TBI، HIWIN، SHAC	1
5	کارت درخواست	چین	1	6 محور
6	سیستم	برنده 10	1
7	موتور سرو	پاناسونیک	1
8	سنسور	OMRON	9
9	اجزای پنوماتیک	هواپیمایی	3
10	جاروبرقی 3HP	چین	1
11	ماژول	چین	6	درجه C5

مشخصات دستگاه PCB Depaneling Router:

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 2

میز های دوگانه، سندل ها همیشه برای بهره وری حجم بالا کار می کنند.

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 3

تنظیم قطب PCB به صورت خودکار

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 4

تابع تغییر ابزار اتوماتیک، ذخیره سازی 5 بیتی

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 5

Spindle 4033 SycoTec برای تابلوهای تب استفاده می شود، حداکثر 100،000 rpm.

دقت 0.02mm PCB Depaneling روتر ماشین برش تب و V-قطع بوردها 6

کانویر کمربند تخت ESD برای تخلیه خودکار PCB.

استفاده از ماشین های PCB Depaneling Router:

دستگاه های روتر PCB در تولید الکترونیک در سراسر صنایع از جمله الکترونیک مصرفی ، خودرو ، پزشکی ، هوافضا و اتوماسیون صنعتی ضروری هستند. آنها دقیق ،کارآمد، و PCB کم استرس، تضمین محصولات با کیفیت بالا برای برنامه های کاربردی الکترونیکی مدرن.

دلایل انتخاب ما:

1. زود: ما سابقه 20 ساله در زمینه اتوماسیون داریم، با موارد بالغ از صدها مشتری.

2.ثابت: اجزای اصلی تجهیزات وارد می شوند. وزن تجهیزات بیش از 700 کیلوگرم است. مسلط به پیشرفته ترین فناوری تولید در صنعت اتوماسیون.

3حرفه ای: ما تکنولوژی های ثبت شده را داریم و به یک معیار در صنعت اتوماسیون تبدیل شده ایم.

4. سريع: يک ساعت پاسخ به خواسته هاي مشتري

دو ساعت- راه حل رو ارائه بده.

3 ساعت - رسیدن به محل برای کمک به مشتریان ((< 100 کیلومتر) در رفع مشکل در عرض 3 ساعت.
