2 ایستگاه کامل خودکار V Cut دستگاه جداسازی PCB بدون اپراتور

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 مجموعه
قیمت:	USD1-10000/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

میز کار:

استرس برش:

کمتر از 200 u کرنش

سیستم CCD:

ابعاد PCB:

300x300mm (استاندارد)

اتصال PCB:

پل فرز و برش V

V Cut Depaneler PCB

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

دستگاه جداکننده مدار چاپی کامل خودکار V Cut

دستگاه جداکننده PCB Camera V Cut

دستگاه جداکننده PCB 300x300mm V Cut

Product Description

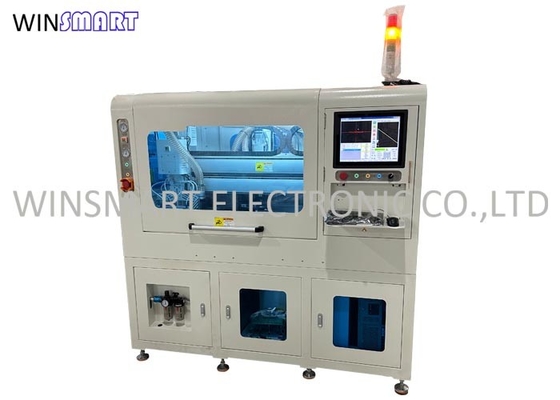

2 ایستگاه کامل خودکار V Cut دستگاه جداسازی PCB بدون اپراتور

سیستم دوربین CCD سیستم 2 استیشن تمام اتوماتیک V Cut Depaneler PCB بدون اپراتور

Depaneler PCB V Cut تمام اتوماتیک توضیحات:

این دستگاه یک تجهیزات تمام اتوماتیک آنلاین است که می تواند به دستگاه لودر PCB متصل شود.

این چرخش پر سرعت تیغه اره و برش خودکار را طبق برنامه ها اتخاذ می کند.

این تجهیزات به صورت آنلاین طراحی شده است که می تواند به طور خودکار مکان یابی، برش و خلاء را با راندمان تولید بالا و کیفیت پایدار انجام دهد.

سیستم عامل ویندوز 10، برنامه برنامه نویسی بصری، سیستم تصحیح خودکار نقطه علامت گذاری، دوربین با پیکسل بالا برای نمایش مسیر برش.

ویژگی های Depaneler PCB V Cut Full Automatic:
1. دو دوک مجزا برای برش پانل های اتصال V-cut و فرز.
2. دو میز قابل چرخش برای تولید با حجم بالا برای صرفه جویی در هزینه تولید.
3. سیستم تمیز کردن گرد و غبار بالا برای تمیز کردن کارگاه.
4. نوار نقاله تغذیه خودکار و نوار نقاله خروجی خودکار بدون اپراتور.
5. لبه برش صاف و بدون سوراخ و خم شدن است.

6. طراحی جمع آوری PCB زباله.

مشخصات Depaneler PCB V Cut تمام اتوماتیک:

مورد	SMTID2
منطقه کار	300x300mm، 0-80mm (Z)
دوربین CCD	آره
دوک	برند چینی
میله پیچ، ریل راهنما، ماژول	برند چینی
سروو موتور	پاناسونیک
حذف کننده الکترواستاتیک	ADK-801ADK-801
کامپیوتر	درجه صنعتی
کارت کنترل حرکت	PI9074
نظارت کنید	17 اینچ
سیستم عامل	ویندوز 10
سرعت اسپیندل	40000 دور در دقیقه
سرعت درایو XYZ	XY.800mm/s، Z.300mm/s
سرعت برش	0-80 میلی متر بر ثانیه
دقت برش	± 0.05 میلی متر
قدرت کلی	5 کیلو وات
پلت فرم کار	سینی چرخان می تواند در دو جهت برش دهد
سیستم خنک کننده اسپیندل	خنک کننده هوا
قدرت جاروبرقی	3.5 کیلووات 380 ولت، 3 فاز (اختیاری تمیز کردن با جاروبرقی بالا و پایین)
فشار هوا	0.5-0.7MPa
کنترل نویز	<80 دسی بل
ابزار ایمنی	درب ایمنی و سنسور
حالت کاربری	درون خطی
بارگیری PCB	نوار نقاله تغذیه قابل تنظیم
تشخیص خودکار خطا و حالت نگهداری	عملکرد تشخیص خود، نمایش اطلاعات خطا در زمان واقعی و پرس و جوی مستقیم وضعیت هر پورت IO برای عیب یابی
پشتیبانی فنی و آموزش	ارائه خدمات عملیاتی تجهیزات، برنامه نویسی، نگهداری سخت افزار و خدمات آموزشی
سیستم بینایی	سیستم تصحیح موقعیت بصری CCD
ارتفاع قابل تنظیم	50-70 میلی متر
چراغ هشدار	چراغ سه رنگ
پوشش محافظ محدوده کاری	حالت حفاظت کور درب شش وجهی
بعد، ابعاد، اندازه	1000(L)x1010(W)x1860(H)mm
وزن	حدود 1000 کیلوگرم

میزهای کار جدا کننده PCB برش کامل اتوماتیک:

هنگامی که برش جهت 0 درجه میز سمت چپ تمام شد، میز برای برش به 90 جهت می چرخد.

وقتی کل پانل روی میز سمت چپ برش تمام شد، فیکسچر با PCBA جدا شده برای چیدن بیرون می آید.

سپس میز سمت راست برای برش جهت 0 درجه به موقعیت برش می رود، پس از اتمام آن، میز سمت راست برای برش 90 درجه می چرخد.

به این ترتیب، دستگاه برای بهبود ظرفیت برای کاربردهای با حجم بالا، برش را ادامه می دهد.

2 ایستگاه کامل خودکار V Cut دستگاه جداسازی PCB بدون اپراتور 0
