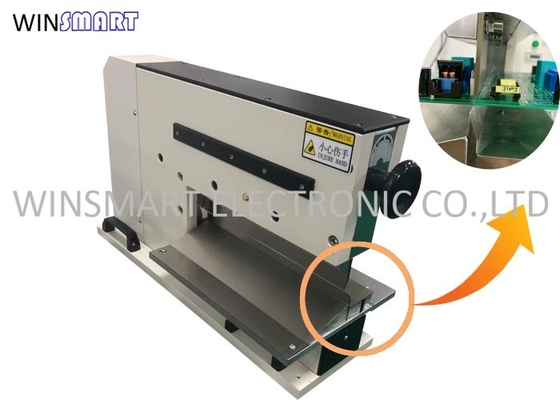

200 میلی متر 600 میلی متر خطی برش مدار PCB تیغه دستگاه کنترل پدال پا

Brand Name:	Winsmart
Model Number:	SMTPD2
MOQ:	1 مجموعه
قیمت:	USD1-10000/set
Packaging Details:	مورد تخته سه لا
Payment Terms:	L/C، T/T، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

مواد PCB:

FR1، FR4، CEM1، CEM3، MCPCB

ضخامت PCB:

0.4-5 میلی متر

حداکثر ارتفاع جزء:

70 میلی متر

مزیت - فایده - سود - منفعت:

کنترل پدال پا

ظرفیت برش:

200-600 میلی متر

دستگاه برش برد PCB

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

دستگاه برش تخته برد مدار چاپی تیغه 200 میلی متری

دستگاه برش تخته برد مدار چاپی تیغه ای 600 میلی متری

تجهیزات جداسازی صفحات PCB تیغه ای 600 میلی متری

Product Description

200 میلی متر 600 میلی متر خطی برش مدار PCB تیغه دستگاه کنترل پدال پا

دستگاه برش برد برد مدار چاپی PCB کنترل پدال پای تیغه خطی 200-600 میلی متر

مزایای دستگاه برش برد PCB:

دستگاه برش تخته مدار چاپی جدیدترین طراحی سبک وزن الکتریکی پنوماتیک را برای تکمیل حرکت برش صفحه بدون تنش برشی در یک زمان اتخاذ می کند، به ویژه برای برش دقیق SMD یا صفحه نازک مناسب است.ترک‌های کمانی و میکرو زمانی ایجاد می‌شوند که برش صفحه‌ای از نوع چاقوی دایره‌ای وجود نداشته باشد.ابزار گوه ای شکل برای برش صفحه خطی برای به حداقل رساندن تنش برشی استفاده می شود، به طوری که اجزای حساس SMD و حتی خازن ها را نمی توان تحت تأثیر قرار داد و خطر کیفیت بالقوه محصول را می توان به حداقل رساند.

ویژگی های دستگاه برش برد PCB:

1. انواع بردهای PCB برش V را با لبه صاف جدا می کند، شامل تخته های FR1، FR4، CEM1، CEM3 و آلومینیوم می باشد.

2. این اجازه می دهد تا قطعات حداکثر 70 میلی متری روی برد نصب شوند.

3. این دستگاه همچنین برای تخته لامپ مسی، تخته کاب و سایر تخته های V-cut مناسب است.

4. فشار برش کمتر از 200u برای محافظت از اجزا.

5. تیغه های خطی می توانند سفارشی شوند.

6. وسایل نگهدارنده PCB برای برش راحت تر و سریعتر در دسترس هستند.

اصل کار دستگاه برش برد PCB:

دستگاه توسط سیلندر هدایت می شود که سازگار با محیط زیست و سازگار است.

اپراتور تخته ها را با خطوط V-scoring داخل تیغه ها قرار می دهد و او به برد اشتباه تغذیه نمی کند.

سپس پدال پای اپراتور را فشار دهید، 2 تیغه خطی برد PCB را مانند قیچی برش می دهد تا استرس برش را کاهش دهد.

مشخصات دستگاه برش برد PCB:

مدل	SMTPD2
ابعاد ماشین	با توجه به طول تیغه
حداکثر طول برش	200-600 میلی متر
مواد PCB	تخته های FR4، MCPCB، CEM، مسی
فشار هوا	0.4-0.7MPa
ضخامت PCB	0.3-3.5 میلی متر
قدرت	110/220 ولت
وزن دستگاه	130 کیلوگرم / 100 کیلوگرم / 80 کیلوگرم
وضعیت ماشین	100% نو
سرعت برش	بستگی به عملیات دارد
سیستم کنترل	پدال پا
استرس برش	کمتر از 200 u کرنش
لبه برش	صاف و بدون فرز
فیکسچر سفارشی	اختیاری
ضمانتنامه	1 سال
بسته	جعبه چوبی

تیغه های دستگاه برش برد PCB:
