جزئیات محصول:
|
| مواد PCB: | FR4، MCPCB | رنگ: | سفید |
|---|---|---|---|
| طول برش: | 330 میلی متر | سرعت برش: | قابل تنظیم |
| گواهی CE: | ارائه شده است | نام: | دستگاه برش PCB اتوماتیک |
| برجسته: | دستگاه جداکننده مدار چاپی MCPCB,دستگاه جداکننده PCB FR4,دستگاه برش خودکار PCB 330 میلی متر |
||

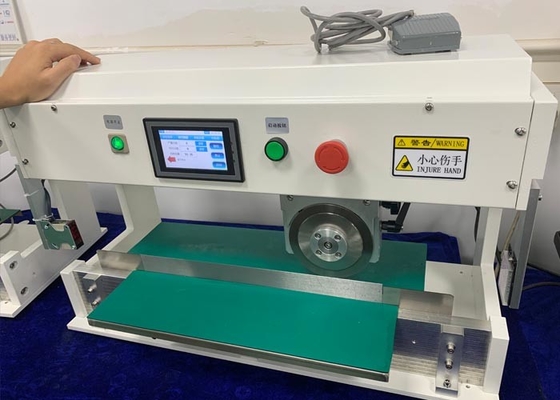

دستگاه جداکننده PCB اتوماتیک FR4 MCPCB PCB Singulation آلومینیومی
دستگاه برش خودکار PCB PCB 330 میلی متری
نمای کلی دستگاه برش PCB خودکار:
دستگاه برش خودکار PCB را برش PCB نیز می گویند.این یک طرح راه رفتن با چاقوی سبک جدید را برای تکمیل ضربه برش تنش برشی میکرو در یک زمان اتخاذ می کند.کاتر برای برش برد مدارهای مدار چاپی با شیارهای V شکل مناسب است.محصول حرکت نمی کند و چاقوی بالایی به جلو و عقب حرکت می کند.تنش برشی کاهش می یابد و خطر کیفیت بالقوه محصول کاهش می یابد.دستگاه برش از سنگ زنی دقیق فولادی با سرعت بالا ساخته شده است و قابل استفاده مجدد است.
دستگاه برش PCB اتوماتیکامکانات:
1. سرعت برش قابل تنظیم، دارای دو گزینه: 500mm/s و 300mm/s.
2. طول جداسازی را می توان برنامه ریزی کرد: 0-100-200-300-400MM
3. مناسب برای جدا کردن صفحات PCB برش V.
4. جدول عملیات می تواند با توجه به برنامه واقعی قابل تنظیم باشد.
5. تیغه دایره ای قابل تنظیم است: 0-2 میلی متر برای تخته مدار چاپی با ضخامت های مختلف و عمق های مختلف برش V از پیش تعیین شده.
6. برای ایمنی اپراتور، سنسورهای نور متوقف کننده تیغه و سپر ایمنی پلکسی وجود دارد.
دستگاه برش PCB اتوماتیکمشخصات:
| مدل | SMTAD5 |
| ابعاد ماشین | L700*W550*H460 |
| حداکثر طول برش | 330 میلی متر |
| مواد PCB | FR4، MCPCB |
| سرعت برش | 300mm/s یا 500mm/s |
| ضخامت PCB | 0.2-3.2 میلی متر |
| عمق برش V | 0.2-2 میلی متر |
| تیغه دایره ای | قطر 125 میلی متر، زاویه 26-28 درجه |
| قدرت | 220/110 ولت |
| وزن دستگاه | 55 کیلوگرم |
| ضمانتنامه | 1 سال |
| بسته | جعبه چوبی |
| تست CE | آره |
مزایای دستگاه برش PCB اتوماتیک:
1. در طول فرآیند برش، PCB حرکت نمی کند و چاقوی گرد می لغزد تا اطمینان حاصل شود که قطعات الکترونیکی زیرلایه در اثر حرکت آسیب نمی بینند.
2. سرعت لغزش چاقوی گرد قابل تنظیم است.
3. فاصله بین کاتر دایره ای بالا و کاتر مستقیم پایینی را می توان با دقت با توجه به عمق شیار V و از دست دادن کاتر تنظیم کرد.
4. می تواند مشکل عبور قطعات از شیار V را حل کند تا صفحه کمکی را درک کند.
5. هنگام برش PCB، استرس داخلی ایجاد شده هنگام برش برد مدار کاهش می یابد تا از ترک قلع جلوگیری شود.

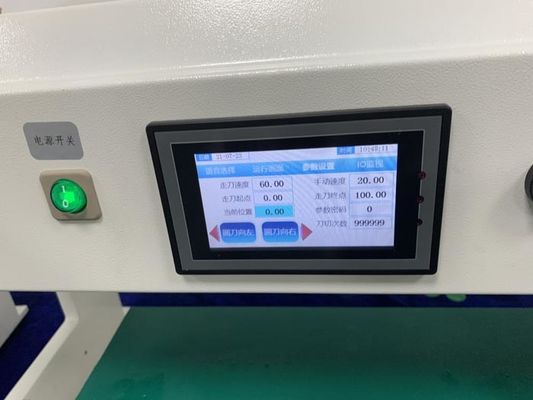

6. سرعت برش توسط دستگیره کنترل می شود، ضربه دیافراگم را می توان آزادانه تنظیم کرد، و صفحه نمایش کریستال مایع وجود دارد.
7. تسمه نقاله برای مجموعه PCB جدا شده اختیاری است.
