جزئیات محصول:
|
PCB Material: | FR1, FR4, CEM1, CEM3, MCPCB | ضخامت PCB: | 0.4-5 میلی متر |
---|---|---|---|
حداکثر ارتفاع جزء: | 70 میلی متر | سرعت برش: | قابل تنظیم |
ظرفیت برش: | 330 میلی متر | نام: | PCB Depaneling Hand Tool |
برجسته: | دستگاه جداکننده PCB برش FR1 V,دستگاه جداکننده PCB برش CEM3 V,تجهیزات جداسازی PCB FR4 |

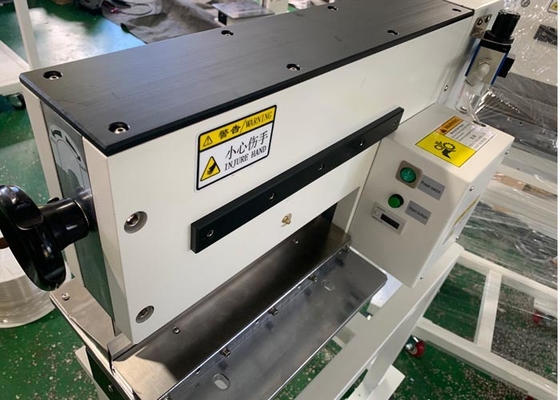

ابزار دستی بادوام دستگاه جداکننده PCB برش افقی Blades V
ابزار دستی جدا کردن صفحه مدار چاپی مدار چاپی با تیغه های افقی با دوام برش V شیار
نمای کلی دستگاه جداکننده PCB:
این دستگاه جداکننده مدار چاپی با هوا با طراحی 2 تیغه خطی کار می کند و مانند قیچی کار می کند تا استرس برش را کاهش دهد تا قطعات در حین جداسازی آسیب نبینند.این برای تمام پانل های FR4 و MCPCB با امتیاز V در دسترس است.
ویژگی های دستگاه جداکننده PCB:
1. دستگاه توسط هوا هدایت می شود، کمترین تنش را بدون خم شدن و کشش دارد تا از آسیب PCB در حین برش محافظت کند.
2. کنترل پا، سرعت برش قابل تنظیم.
3. حداکثر فاصله تیغه 2 میلی متر برای جلوگیری از تصادف، اپراتور قادر به وارد کردن انگشتان به آن نیست.
4. تیغه ها برای پانل هایی با اجزای نزدیک نصب شده قابل تنظیم هستند.
5. تیغه ها از فولاد ژاپنی با سرعت بالا برای طول عمر طولانی ساخته شده اند.
مشخصات دستگاه جداکننده PCB:
مدل | SMTPD2 |
ابعاد ماشین | 720x300x440mm |
حداکثر طول برش | 330 میلی متر |
مواد PCB | تخته های FR4، MCPCB، CEM، مسی |
فشار هوا | 0.4-0.7MPa |
ضخامت PCB | 0.3-3.5 میلی متر |
قدرت | 110/220 ولت |
وزن دستگاه | 130 کیلوگرم |
وضعیت ماشین | 100% نو |
سرعت برش | بستگی به عملیات دارد |
سیستم کنترل | پدال پا |
استرس برش | کمتر از 200 u کرنش |
لبه برش | صاف و بدون فرز |
فیکسچر سفارشی | اختیاری |
ضمانتنامه | 1 سال |
بسته | جعبه چوبی |
قطعات یدکی دستگاه جداکننده PCB:
1. دوشاخه اتحادیه اروپا/ایالات متحده
2. تیغه های خطی
3. پدال پا
4. کابل برق
