جزئیات محصول:
|
وزن: | 130 کیلوگرم | بعد، ابعاد، اندازه: | 780x300x450mm |
---|---|---|---|
عمق امتیاز دهی V: | ضخامت 1/3 PCB | تیغه: | 330 میلی متر |
نوع تیغه: | تیغه خطی | نام: | دستگاه جداکننده PCB V-Cut |
برجسته: | دستگاه برش مدار مدار چاپی سیلندر V Cut,دستگاه جداسازی مدار PCB برش 330 میلی متری,دستگاه برش شیار PCB V 330 میلی متر |

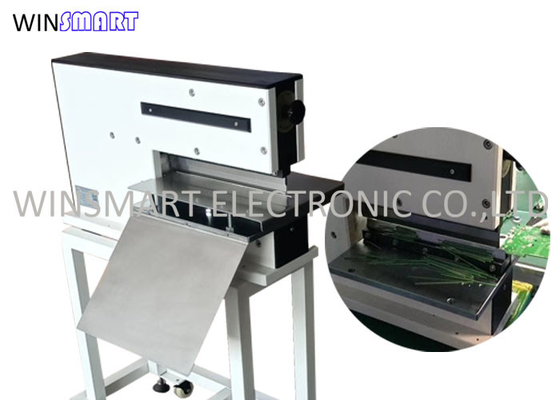

دستگاه جداکننده مدار چاپی سیلندر V-Cut با طول برش 330 میلی متر
توسعه ماشین جداسازی PCB V-Cut:
دستگاه جداکننده PCB نوعی دستگاه است که در فرآیند برش مداوم PCB استفاده می شود.در حالی که کیفیت تاشو دستی سنتی غیرقابل کنترل است، خطرات پنهانی در ایمنی کار پرسنل تاشو نیز وجود دارد.با این حال، به دلیل نیروی ناهموار تاشو دستی و تفاوت زاویه و موقعیت تاشو، مدار الکتریکی PCB، قطعات و مسیرهای قلع آسیب دیده، قطعات، تغییر شکل فویل مسی و سقوط صفحه، و سایر عمر کوتاه و نامطلوب هستند. پدیده ها.
ویژگی های دستگاه جداکننده PCB V-Cut:
1. پنوماتیک رانده، طراحی هیبریدی الکتریکی، برش چاقوی مستقیم دوبل، مناسب برای تقسیم دقیق ورق SMD، برد مدار آلومینیومی.
2. مناسب برای تمام ضخامت PCB، سکته مغزی تخته برش کمتر از 2 میلی متر است، هیچ نگرانی ایمنی عملیاتی وجود ندارد.
3. برای جلوگیری از ترک خوردن قلع و جلوگیری از آسیب به قطعات دقیق، استرس داخلی ایجاد شده هنگام برش تخته را تا زیر 180μST کاهش دهید.
4. لبه شیار V را برش دهید و عرض قطعه 0.3 میلی متر، ارتفاع 50 میلی متر است.
5. استرس برش کم برای برش لبه صاف.
6. کنترل سرعت برش پدال پا.
دستگاه جداکننده PCB V-Cutمشخصات:
مدل | SMTPD2 |
ابعاد ماشین | 720x300x440mm |
حداکثر طول برش | 330 میلی متر |
مواد PCB | تخته های FR4، MCPCB، CEM، مسی |
فشار هوا | 0.4-0.7MPa |
ضخامت PCB | 0.3-3.5 میلی متر |
نوع تیغه | خطی |
مقدار تیغه | 2 عدد |
جنس تیغه | فولاد با سرعت بالا |
گزارش تست | ارائه شده است |
قدرت | 110/220 ولت |
وزن دستگاه | 130 کیلوگرم |
جزئیات دستگاه جداکننده PCB V-Cut:
1. طراحی دو تیغه خطی.تنش برش کمتر، الزامات سختگیرانه را برای تخته های دقیق کمتر از 300 فشار برآورده می کند.
2. حداکثر فاصله تیغه 2 میلی متر، اطمینان حاصل کنید که انگشتان اپراتور نمی توانند برای تولید ایمن وارد شوند.و تنظیم فاصله تیغه توسط دستگیره چرخش آسان است.
3. بدون صدا و گرد و غبار.عملکرد Conter زمان برش را برای یادآوری بررسی وضوح تیغه نشان می دهد.تیغه را می توان 2-3 بار دوباره تیز کرد.
سوالات متداول:
س: طول عمر تیغه چقدر است؟
A: 100000-300000 بار برش بستگی به مواد PCB دارد.
س: مواد PCB در دسترس چیست؟
A: FR1، FR4، CEM، MCPCB.
س: ضخامت PCB چیست؟
A: 0.4-3.5 میلی متر
س: سرعت برش چیست؟
A: قابل تنظیم است، 0-400 میلی متر در ثانیه.
