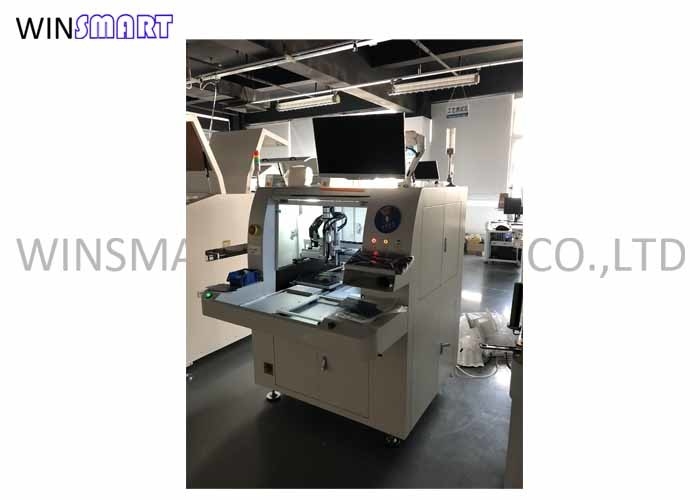

1.8KW PCB Depaneling تجهیزات سیستم عامل روتر PCBA Win 10

دستگاه روتر PCBA دقیق Win 10 Operation PCB Depaneler

معرفی PCB Depaneler:

برای برد برد مدار چاپی با شکل خاص و نامنظم، تخته سوراخ مهر، جداسازی تخته چند نقطه ای استفاده می شود.

عمدتاً از تجهیزاتی استفاده می کند که فرز برش با سرعت بالا کار می کند تا PCB چند متصل را طبق مسیر از پیش برنامه ریزی شده جدا کند، به جای عیوب برش شکستن دستی یا V-CUT یا فشار.دارای دقت برش بالا و دقیق، عمر طولانی، کیفیت برش خوب، بدون گرد و غبار، بدون سوراخ، استرس کم، ایمنی و سادگی است، کیفیت محصول را بهبود می بخشد و نرخ ضایعات را کاهش می دهد.عمدتاً برای تقسیم بندی برد PCB با شکل خاص و نامنظم، تخته دهانه مهر و تخته چند نقطه ای استفاده می شود.استرس برش کوچکتر است، به طوری که از آسیب دیدن تراشه هایی مانند خازن برد PCBA در فرآیند برش جلوگیری می کند.از ترک قلع و آسیب اجزاء ناشی از تا شدن دستی جلوگیری کنید.


ویژگی های PCB Depaneler:

1. میز کار دوگانه، با حداکثر سرعت 100 میلی متر در ثانیه و سرعت موقعیت یابی 500 میلی متر در ثانیه.
2. می توان آن را به طور مداوم و بدون وقفه در هنگام بارگیری و تخلیه برش داد.
3. سیستم شفت با کیفیت بالا می تواند سیستم را به سرعت تسریع و کاهش دهد، زمان همگام سازی را کاهش دهد، بهره وری سفر را کاهش دهد و به دقت بالا پایبند باشد.
4. از سخت افزار با کیفیت بالا برای اطمینان از استحکام بالا و عملکرد بالا استفاده کنید.
5. برای جلوگیری از ورود گرد و غبار، تمام پیچ های سربی را بپوشانید و سپس طول عمر و عملکرد شفت چرخان را حرکت دهید.
6. دوک آلمانی برای اطمینان از برش دقیق استفاده می شود.

7. همراه با جاروبرقی برای کارگاه بدون گرد و غبار می آید.

مشخصات جداکننده PCB:

مراحل عملیاتی PCB Depaneler:

1. بررسی کنید که آیا تجهیزات به طور معمول روشن است یا خیر و تأیید کنید که تجهیزات مجدداً تنظیم شده اند و منتظر کار هستند.
2. اپراتور باید جهت و جهت مثبت و منفی برد PCB را تعیین کند، برد PCB را روی فیکسچر مخصوص قرار دهد، آن را به آرامی با کف دست فشار دهد، تایید کند که برد PCB قرار گرفته است، غده را پایین بیاورد. و مطمئن شوید که برد PCB محکم پوشیده شده است.
3. از دوربین بصری برای تنظیم مسیر برش برنامه ریزی شده استفاده کنید و ذخیره را تأیید کنید.
4. دکمه شروع را فشار دهید، دستگاه شروع به کار می کند، جاروبرقی، اسپیندل، حذف الکترواستاتیک و غیره نیز به طور خودکار شروع می شود و فرز بر اساس مسیر برش برنامه ریزی شده تخته ها را تقسیم می کند.

5. کل مونتاژ و جداسازی PCB را کامل کنید، میز کار به طور خودکار خارج می شود، گلند را باز کنید، مطمئن شوید که برد PCB جدا شده آسیبی ندیده است، محصول را به صورت دستی بردارید، برد PCB جدید را جایگزین کنید، گلند را بپوشانید و روی استارت کلیک کنید. دکمه جداسازی
6. مرحله 4.5 را تکرار کنید تا تمام محصولات بریده شوند.
