جزئیات محصول:
|
ضمانت: | 1 سال | سیستم CCD: | آره |
---|---|---|---|
حالت: | درون خطی | ماکس پنل: | 300x300mm (می تواند سفارشی ساخته شود) |
زندگی تیغه: | 100000 بار | جنس تیغه: | SKH51 |
دقت برش: | ± 0.1 میلی متر | زاویه برش: | 90 درجه |
طول برش: | قابل تنظیم | روش برش: | V-Cutting & Routing |
سرعت برش: | سرعت بالا | ضخامت برش: | 0.2-3.2 میلی متر |
عرض برش: | 2-6 میلی متر | سطح نویز: | ≤70db |
منبع برق: | 220 ولت / 50 هرتز | نام محصول: | جداسازی PCB جهانی |
برجسته: | ماشین جدا کننده PCB جهانی,ماشین جدا کننده PCB CCD,دستگاه CCD PCB Depaneling Router,CCD PCB Separator Machine,CCD PCB Depaneling Router Machine |

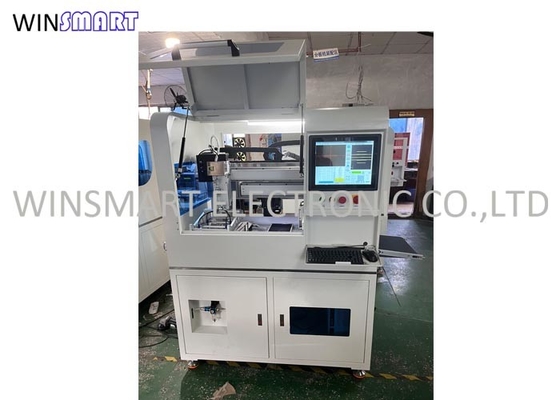

CCD Vision جداسازی PCB جهانی بدون استرس، بسیار پایدار و نگهداری آسان
خلاصه ای از جدایی PCB جهانی:
ماشین جداسازی PCB جهانی یک تجهیزات تخصصی است که برای جداسازی بدون استرس PCB ها با استفاده از فناوری دید CCD طراحی شده است.و قابلیت های جداسازی دقیقدستگاه از یک سیستم دوربین CCD برای شناسایی دقیق خطوط و اجزای PCB استفاده می کند، اطمینان از حداقل استرس و آسیب در طول فرآیند جداسازی.
جداسازی جهانی PCBعملکرد:
عملکرد اصلی جدا کننده PCB Multi Type Depaneling با 2 Spindles جدا کردن PCB ها، به ویژه V-cut و tab boards است.
جداسازی V-cut: دستگاه از یکی از اسپندل ها برای انجام جداسازی V-cut PCB استفاده می کند.آن را دنبال خطوط V-قطع از پیش تعریف شده در تخته و جدا آنها را با دقت بدون ایجاد استرس و یا آسیب.
جداسازی تابلوهای PCB: این دستگاه از دو سیم پیچ دیگر برای جدا کردن تابلوهای PCB استفاده می کند. این دستگاه برای حذف تابلوهای متصل به تابلوهای PCB طراحی شده است.
قابلیت سفارشی سازی: این دستگاه اجازه می دهد تا بر اساس طرح ها و الزامات خاص PCB سفارشی سازی شود. می توان آن را به راحتی تنظیم کرد تا اندازه، شکل و ضخامت تخت مختلف را در بر گیرد.
جداسازی جهانی PCBویژگی ها:
موقعیت و تراز PCB: این دستگاه از سیستم دوربین CCD برای موقعیت و تراز دقیق PCB برای جداسازی استفاده می کند.این تصاویر PCB را ضبط می کند و محدوده و اجزای آن را برای تراز دقیق شناسایی می کند.
CCD Vision-Guided Separation: بر اساس تصاویر گرفته شده، نرم افزار ماشین تجزیه و تحلیل می کند و مسیر مطلوب جداسازی را تعیین می کند.آن را هدایت ابزار برش یا مکانیزم به دنبال مسیر از پیش تعیین شده، تضمین جداسازی بدون استرس.
حفاظت از قطعات دقیق: سیستم دید CCD دستگاه، قطعات حساس را بر روی PCB شناسایی و مکان می دهد. از برش یا اعمال نیروی بیش از حد در نزدیکی این قطعات جلوگیری می کند.حفاظت از آن ها از آسیب در طول فرآیند جداسازی.
مشخصات جهانی جداسازی PCB:
ماده | SMTID3 |
منطقه کار | 250x200mm، 0-80mm ((Z) |
CCD | 540 |
اسپیندل | برند چین |
میله پیچ، ریل راهنما، ماژول | برند چین |
موتور سرو | پاناسونیک |
جداکننده الکترواستاتیک | ADK-801ADK-801 |
PC | درجه صنعتی |
کارت کنترل حرکت | PI9074 |
مانیتور | 17 اينچ |
سیستم عامل | ویندوز 10 |
سرعت پیچ | ۴۰۰۰۰ دور در دقیقه |
سرعت راننده XYZ | XY.800mm/s، Z.300mm/s |
سرعت برش | 0-80mm/s |
دقت برش | ±0.05mm |
قدرت کلی | 5KW |
پلتفرم کاری | سینی چرخش می تواند در دو جهت برش |
سیستم خنک کننده اسپیندل | خنک کننده هوا |
قدرت جاروبرقی | 3.5kW 380V,3-Phase ((اختیاری بالا و پایین جاروبرقی) |
فشار هوا | 0.5-0.7MPa |
کنترل سر و صدا | <80 دی سی بی |
دستگاه ایمنی | درب ایمنی و سنسور |
حالت کار | خط داخلی |
بارگذاری PCB | کانویر تغذیه قابل تنظیم |
حالت تشخیص خطای خودکار و نگهداری | عملکرد خود تشخیص، نمایش اطلاعات خطا در زمان واقعی و به طور بصری وضعیت هر پورت IO را برای عیب یابی جستجو کنید |
پشتیبانی فنی و آموزش | ارائه خدمات عملیات تجهیزات، برنامه نویسی، نگهداری سخت افزار و آموزش |
سیستم بینایی | سیستم تصحیح موقعیت دید CCD |
ارتفاع قابل تنظیم | 50-70 میلی متر |
چراغ هشدار | لامپ سه رنگ |
پوشش محافظ محدوده کاری | حالت محافظت از کور درهای شش شکل |
ابعاد | 1000 ((L) x1010 ((W) x1860 ((H) mm |
وزن | حدود 1000 کيلوگرم |
اقدامات احتیاطی در هنگام استفاده از جداسازی جهانی PCB:
برای اطمینان از عملکرد ایمن و کارآمد دستگاه جداسازی PCB جهانی بدون استرس CCD Vision باید اقدامات احتیاطی زیر انجام شود:
کالیبراسیون مناسب: سیستم دوربین CCD را به طور منظم کالیبراسیون کنید تا قابلیت تصویربرداری و تراز دقیق را حفظ کنید. دستورالعمل های تولید کننده را برای روش کالیبراسیون دنبال کنید.
آموزش اپراتورها: آموزش کامل به اپراتورها در مورد عملکرد مناسب ماشین، از جمله بارگذاری و تخلیه PCB ها، تنظیم مسیرهای برش و انجام وظایف تعمیر و نگهداری.
تراز و تثبیت PCB: اطمینان حاصل کنید که PCB قبل از شروع فرآیند جداسازی به درستی تراز شده و به طور ایمن در محل خود ثابت شده است.این باعث جلوگیری از عدم تراز و آسیب احتمالی به PCB یا ابزار برش.
نگهداری منظم: از برنامه نگهداری توصیه شده توسط سازنده پیروی کنید. به طور منظم ماشین را تمیز کنید و هرگونه نشانه ی فرسایش را بررسی کنید.و به سرعت هر گونه مشکل را برای اطمینان از عملکرد بهینه حل کنید.
اقدامات ایمنی: در هنگام استفاده از ماشین، از تمام دستورالعمل ها و پروتکل های ایمنی پیروی کنید. از تجهیزات حفاظت شخصی مناسب مانند عینک ایمنی و دستکش استفاده کنید تا ایمنی کاربر تضمین شود..
