جزئیات محصول:
|
| گزارش تست: | آره | میدان لیزری: | 40x40 میلی متر |
|---|---|---|---|
| ضمانت: | 12 ماه | خنک کننده آب: | آره |

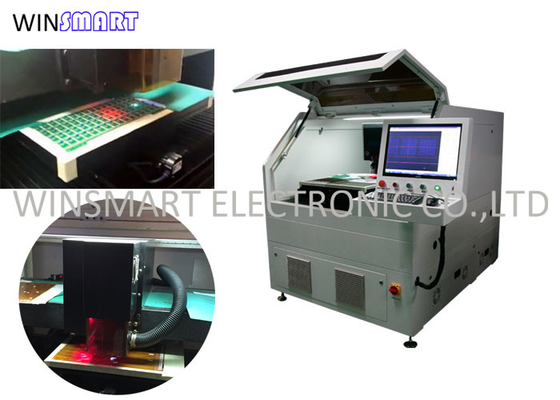

| نام: | صفحه مدار برش لیزر | عملکرد: | جداسازی PCB |
| قدرت لیزر: | 15 وات | نوع لیزری: | UV |
| طول موج لیزر: | 355um | Max. حداکثر Cutting Speed سرعت برش: | 3000mm/s |
| حداکثر اندازه PCB: | 450mm*450mm | حداکثر ضخامت PCB: | 3 میلی متر |
| دقت موقعیت: | ± 0.01 میلی متر | منبع برق: | 220 ولت / 50 هرتز |
| تکرارپذیری: | ± 0.01 میلی متر | ||
| برجسته: | ماشین خودکار لیزر PCB Depaneling,دستگاه تخلیه صفحه PCB 15W,دستگاه برش ليزر UV PCB,15W PCB Depaneling Machine,UV Laser PCB Cut Machine |
||
1برش بدون تماس: لیزر UVاین فرآیند نیاز به تماس فیزیکی با PCB ندارد، که خطر استرس مکانیکی یا آسیب به مدارهای، اجزای یا مفاصل جوش را از بین می برد.این روش برش بدون تماس تضمین جداسازی تمیز و دقیق.
2لیزر UV با قدرت بالا: این دستگاه از لیزر UV 15W با قدرت بالا استفاده می کند که نور UV متمرکز و شدید را تولید می کند. این پرتوی لیزر قادر به برش موثر از طریق مواد مختلف PCB است.از جمله FR-4، تخته های انعطاف پذیر و سخت انعطاف پذیر.
3دقت و دقت: تکنولوژی برش لیزر UV دقت و دقت استثنایی را ارائه می دهد و اجازه می دهد تا PCB های پیچیده با طرح های پیچیده، فاصله های تنگ و ردپای های ظریف ایجاد شود.این تضمین می کند برش های تمیز با حداقل مناطق تحت تاثیر گرما.
4تولید حرارتی کم: لیزر UV در طول فرآیند برش حداقل حرارت تولید می کند و خطر آسیب حرارتی به PCB و اجزای آن را کاهش می دهد.این امر به ویژه برای دستگاه ها و قطعات الکترونیکی حساس مفید است..
5. خروجی بالا و اتوماسیون: ماهیت خودکار دستگاه ليزر UV ليزر باعث می شود خروجی بالا و بهره وری در فرآیند تولید PCB.می تواند چندین پانل PCB را به صورت متوالی بدون نیاز به مداخله دستی اداره کند.
6کنترل و برنامه نویسی نرم افزار: دستگاه به طور معمول با نرم افزار کاربر پسند مجهز است که اجازه می دهد برنامه نویسی و کنترل آسان فرآیند پیش بینی شود.اپراتورها می توانند مسیرهای برش را تعریف کنند، تنظیم پارامترها و بهینه سازی تنظیمات بر اساس طرح ها و الزامات خاص PCB.
مشخصات جدا کردن صفحه های PCB خودکار:
| لیزر | لیزر UV تمام جامد با دیود Q-Switched |
| طول موج لیزر | 355nm |
| منبع لیزر | امواج نوری UV 15W@30KHz |
| دقت موقعیت دادن میز کار موتور خطی | ±2μm |
| دقت تکرار میز کار موتور خطی | ±1μm |
| زمینه کار موثر | 600mmx600mm ((قابل سفارشی کردن) |
| سرعت اسکن | 2500mm/s (حداکثر) |
| حوزه کاری | 40mmx40mm |
مزاياي لايزري برش مدار:
1. هيچ فشار مکانیکی وجود نداره
2. کاهش هزینه های ابزار
3کیفیت بهتر برش ها
4مواد مصرفي وجود نداره
5- طراحی انعطاف پذیری-تغییرات نرم افزار ساده اجازه می دهد تا تغییرات برنامه
6. با هر سطحی کار می کند - تفلون، سرامیک، آلومینیوم، مس و مس
7. شناخت اعتماد به نفس به قطعات دقیق و تمیز دست می یابد
کاربردهای صفحه مدار برش لیزر:
تولید خودکار PCB با استفاده از لیزر UV بدون تماس در صنایع مختلف و فرآیندهای تولید PCB کاربرد دارد، از جمله:
1تولید الکترونیک: این فناوری به طور گسترده ای در تولید دستگاه های الکترونیکی مانند الکترونیک مصرفی، تجهیزات مخابراتی، الکترونیک خودرو،و سیستم های کنترل صنعتی.
2مونتاژ PCB: پس از فرآیند مونتاژ PCB ، بوردهای مدار فردی باید از یک پانل بزرگتر جدا شوند.دستگاه جداسازی لیزر UV یک روش دقیق و کارآمد برای این جداسازی را ارائه می دهد، تضمین قطعات سالم و لبه های تمیز.
3PCB های با تراکم بالا: فناوری برش لیزر UV به ویژه برای PCB های با تراکم بالا با طرح های پیچیده، ردپای های ظریف و فاصله تنگ بین اجزای مناسب است.آن را قادر می سازد دقيق جدا کردن بدون به خطر انداختن یکپارچگی PCB.
4توسعه نمونه اولیه: در طول مرحله نمونه اولیه، PCB ها اغلب نیاز به جداسازی سریع و دقیق برای اهداف آزمایش و اعتباربخشی دارند.دستگاه ليزر UV، راه حل سريع و قابل اعتماد براي جدا کردن تخته هاي نمونه اي را ارائه مي دهد.
5تولید پی سی بی سفارشی: روش ليزر UV بدون تماس برای تولید PCB سفارشی ایده آل است ، جایی که انعطاف پذیری و دقت بسیار مهم است.این اجازه می دهد تا به طور کارآمد از PCB با اشکال منحصر به فرد، اندازه ها و برش ها.
