جزئیات محصول:
|
| مواد PCB: | FR1، FR4، CEM1، CEM3، MCPCB | رانده: | هوا |
|---|---|---|---|
| زندگی تیغه: | 50000-100000 بار | جنس تیغه: | فولاد پرسرعت |
| زاویه برش: | 90 درجه | طول برش: | 130 میلی متر |
| روش برش: | V-CUT | ضخامت برش: | 0.2-3.2 میلی متر |
| سطح نویز: | کم | نام محصول: | دستگاه برش PCB |
| برجسته: | ابزار پاک کردن صفحه PCB دستی,گلوتین 200 میلی متری با تیغه خطی,ابزار پاک کردن صفحه PCB با هوا,200mm Linear Blade PCB Guillotine,Air Driven PCB Depaneling Tool |
||

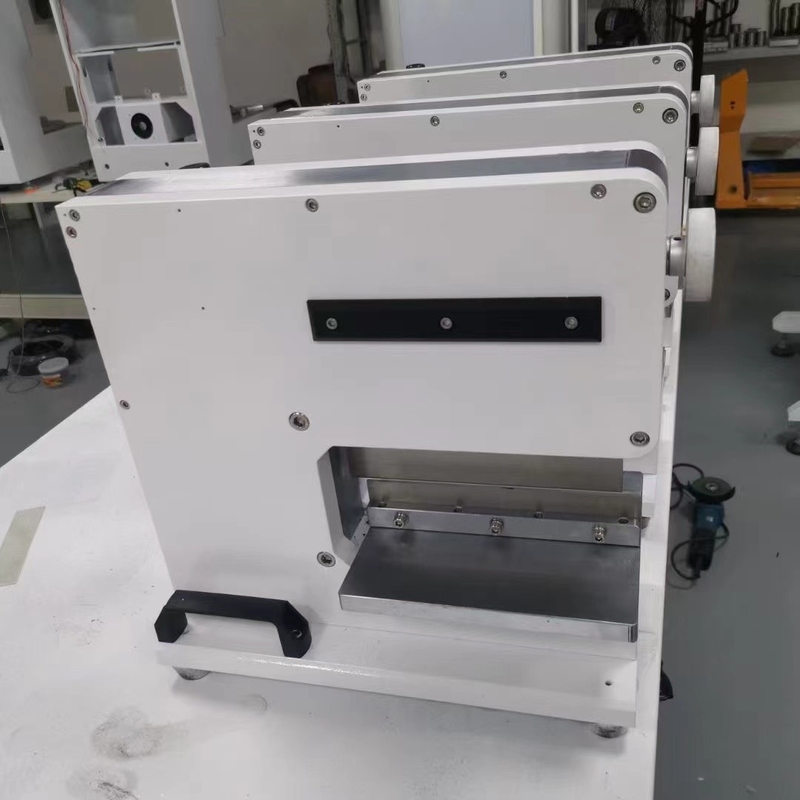

راهنما ابزار PCB Depaneling خلاصه:
ابزار برش دستی PCB 200 میلی متری که با هوا هدایت می شود ، همچنین به عنوان PCB Guillotine شناخته می شود ، یک ابزار برش دستی است که به طور خاص برای جدا کردن PCB های فردی از یک پانل بزرگتر طراحی شده است.این ابزار از یک مکانیسم تیغه خطی با هوا استفاده می کند تا مواد PCB را با دقت و کارایی برش دهداین به طور معمول در تولید PCB و فرآیند مونتاژ برای اطمینان از تمیز و دقیق کردن استفاده می شود.
ویژگی های ابزار جدا کردن صفحه PCB دستی:
بدون نیاز به برق: دستگاه بدون نیاز به برق خارجی کار می کند، که آن را بسیار قابل حمل و آسان برای استفاده در مکان های مختلف بدون محدودیت در دسترس بودن قدرت می کند.
جداسازی V Cut: این ماشین از یک روش V-cut برای جدا کردن PCB های فلزی استفاده می کند. مکانیسم V-cut یک جدایی دقیق و تمیز در امتداد خطوط قطع از پیش تعریف شده ایجاد می کند.اطمینان از حداقل فشار بر روی PCB و اجزای آن.
طراحی جمع و جور: این ماشین به گونه ای طراحی شده است که جمع و جور و سبک باشد، که امکان حمل و نقل آسان و صرفه جویی در فضا در محیط های تولیدی را فراهم می کند.
عمق برش قابل تنظیم: این ماشین تنظیمات عمق برش قابل تنظیم را ارائه می دهد که اجازه می دهد بر اساس ضخامت خاص PCB هسته فلزی سفارشی سازی شود و عملکرد برش بهینه را تضمین کند.
کار ساده: دستگاه دارای کنترل های کاربر پسند و یک فرآیند کار ساده است، که نصب و استفاده از آن را بدون نیاز به آموزش گسترده آسان می کند.
ساخت پایدار: ماشین با مواد قوی ساخته شده است تا دوام و قابلیت اطمینان طولانی مدت را در محیط های تولیدی سخت تضمین کند.
عملکرد ابزار جدا کردن صفحه PCB دستی:
ابزار پاک کردن صفحه PCB دستی 200 میلی متری با هوانوردی ارائه می دهد چندین مزیت عملکرد:
برش دقیق: مکانیسم تیغه خطی هوا محور ، برش کنترل شده و دقیق را فراهم می کند ، که منجر به جداسازی تمیز و دقیق PCB می شود.این تضمین می کند که کیفیت بالا از طراحی و به حداقل رساندن نیاز به کار مجدد و یا اصلاحات اضافی.
کارایی: این ابزار اجازه می دهد تا PCB ها را به طور موثر جدا کند و تلاش دستی و زمان لازم برای جدا کردن لوح های فردی از یک پانل بزرگتر را کاهش دهد.به افزایش بهره وری در فرآیند تولید PCB کمک می کند.
انعطاف پذیری: ویژگی طول برش تنظیم پذیر این ابزار را قادر می سازد تا اندازه ها و اشکال مختلف PCB را اداره کند. این ابزار در طراحی انواع مختلف PCB از جمله تک لایه ،دو لایه، و تخته های چند لایه ای.
مقرون به صرفه: کار دستی PCB Guillotine نیاز به ماشین آلات پیچیده یا منبع برق را از بین می برد و آن را به یک راه حل مقرون به صرفه برای PCB تبدیل می کند.مناسب برای هر دو مقیاس کوچک و مقیاس بزرگ عملیات.
مشخصات دستی PCB Depaneling:
| شماره مدل | SMTPD2 |
| ابعاد ماشین | 1050x350x500 میلی متر |
| حداکثر طول برش | 600 میلی متر |
| مواد PCB | FR4، MCPCB، CEM، بوردهای مس |
| فشار هوا | 0.4-0.7MPa |
| ضخامت PCB | 0.3-3.5mm |
| قدرت | 110/220 ولت |
| وزن ماشین | ۳۵۰ کیلو |
| منشاء | چین |
| برند | Winsmart |
| تضمین | 1 سال |
| مواد تیغه | فولاد با سرعت بالا |
| تیغه دوباره تیز شده | آره |
| تجهیزات ESD | اختیاری |
| شمارنده | آره |
| شرایط | 100درصد جديد |
| شرایط حمل و نقل | کار سابق، FOB، CIF، DDU، DDP |
| گواهینامه CE | آره |
| تضمین کیفیت | آره |
برنامه های کاربردی جدا کردن صفحه PCB دستی:
نورپردازی LED: PCB های فلزی معمولاً در برنامه های نورپردازی LED استفاده می شوند.این دستگاه به طور موثر جدا می کند PCB هسته فلزی مورد استفاده در چراغ های روشنایی LED بدون آسیب رساندن به اجزای حساس LED.
الکترونیک قدرت: PCB های فلزی در کاربردهای الکترونیک قدرت مانند اینورترها، محرک های موتور و منابع برق مورد استفاده قرار می گیرند.این دستگاه ارائه می دهد یک راه حل قابل اعتماد و کارآمد برای delamination این PCB های تخصصی.
الکترونیک خودرو: این ماشین در صنعت خودرو قابل استفاده است ، جایی که PCB های فلزی در واحدهای کنترل الکترونیکی (ECU) ، سیستم های روشنایی و سایر وسایل الکترونیکی خودرو استفاده می شود.
الکترونیک صنعتی: PCB های فلزی در سیستم های کنترل صنعتی، رباتیک و تجهیزات اتوماسیون استفاده می کنند.این دستگاه اجازه می دهد تا جداسازی دقیق و بدون استرس از PCB هسته فلزی در این برنامه های کاربردی.
