جزئیات محصول:
|
نام: | جداکننده PCB داخلی | حداکثر طول برش: | قابل سفارشی سازی |
---|---|---|---|
ضخامت PCB: | 0.3-5 میلی متر | سرعت را به حداقل برسانید: | 0-400mm/s |
ظرفیت برش: | 400x400 میلی متر | مزیت: | تمام اتوماتیک |
اندازه ماشین: | 1000*1010*1860 میلی متر | مواد PCB: | MCPCB، FR4 |
برجسته: | جدا کننده PCB V Cut قابل تنظیم,جدا کننده PCB برش FR4 V,دستگاه پاک کردن صفحه PCB CE,FR4 V Cut PCB Separator,CE PCB Depaneling Machine |

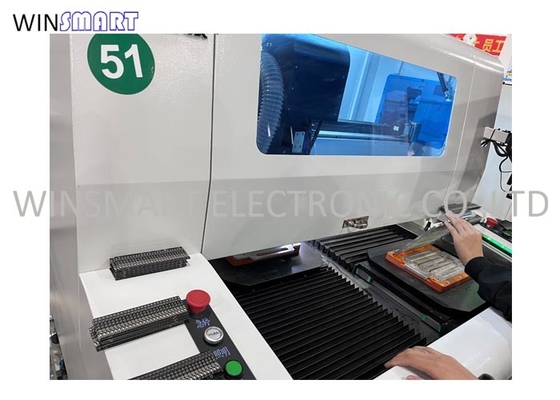

ماشین V Cut PCB Depaneling ، همچنین به عنوان جدا کننده PCB V-groove شناخته می شود ، یک دستگاه پیشرفته است که برای پاسخگویی به نیازهای تولید کنندگان PCB طراحی شده است.این یک ابزار ضروری برای جدا کردن صفحه مدار چاپی (PCB) از یک پانل تولید استبا ویژگی های پیشرفته و ظرفیت برش بالا، این ماشین برای پردازش مواد MCPCB و FR4 ایده آل است.
V Cut PCB Depaneling Machine مجهز به یک موتور با سرعت بالا است که اجازه می دهد تا سرعت حداقل 0-400mm / s. این قطع کارآمد و دقیق را تضمین می کند،که آن را برای تولید حجم بالا ایده آل می کند.
این ماشین دارای ظرفیت برش 400x400 میلی متر است که آن را برای اندازه های مختلف PCB مناسب می کند. می تواند پانل های کوچک و بزرگ را اداره کند و انعطاف پذیری را برای نیازهای مختلف تولید فراهم می کند.
نیروی برش V Cut PCB Depaneling Machine قابل تنظیم است ، که اجازه می دهد بر اساس نوع و ضخامت مواد PCB سفارشی سازی شود.این ویژگی اطمینان از برش تمیز و دقیق بدون آسیب رساندن به اجزای بر روی تخته.
ماشین جداسازی PCB V Cut همچنین به عنوان جدا کننده خودکار PCB شناخته می شود. این نام بر عملکرد خودکار آن تأکید می کند و آن را به یک ابزار صرفه جویی در زمان و کارآمد برای جداسازی PCB تبدیل می کند.
این ماشین به طور خاص برای پردازش مواد MCPCB و FR4 طراحی شده است، که معمولا در تولید PCB استفاده می شود.تضمین برش با کیفیت بالا و دقیق.
به طور خلاصه، V Cut PCB Depaneling Machine یک دستگاه همه کاره و با عملکرد بالا است که برای تولید کنندگان PCB ضروری است.نیروی برش تنظیم شده، و سازگاری با مواد MCPCB و FR4 ، آن را جداسازی PCB کارآمد و دقیق فراهم می کند ، و آن را به یک دارایی ارزشمند برای هر خط تولید تبدیل می کند.
مدل | SMTID3 |
منطقه کار | 250x200mm، 0-80mm ((Z) |
CCD | 540 |
اسپیندل | نام تجاری SycoTec و چین |
میله پیچ، ریل راهنما، ماژول | برند چین |
موتور سرو | پاناسونیک |
جداکننده الکترواستاتیک | ADK-801ADK-801 |
PC | درجه صنعتی |
کارت کنترل حرکت | PI9074 |
مانیتور | 17 اينچ |
سیستم عامل | ویندوز 10 |
سرعت پیچ | ۴۰۰۰۰ تا ۶۰۰۰۰ دور در دقیقه |
سرعت راننده XYZ | XY.800mm/s، Z.300mm/s |
سرعت برش | 0-80mm/s |
دقت برش | ±0.05mm |
قدرت کلی | 5KW |
پلتفرم کاری | سینی چرخش می تواند در دو جهت برش |
سیستم خنک کننده اسپیندل | خنک کننده هوا |
قدرت جاروبرقی | 3.5kW 380V,3-Phase ((اختیاری بالا و پایین جاروبرقی) |
فشار هوا | 0.5-0.7MPa |
کنترل سر و صدا | <80 دی سی بی |
دستگاه ایمنی | درب ایمنی و سنسور |
حالت کار | خط داخلی |
بارگذاری PCB | کانویر تغذیه قابل تنظیم |
حالت تشخیص خطای خودکار و نگهداری | عملکرد خود تشخیص، نمایش اطلاعات خطا در زمان واقعی و به طور بصری وضعیت هر پورت IO را برای عیب یابی جستجو کنید |
پشتیبانی فنی و آموزش | ارائه خدمات عملیات تجهیزات، برنامه نویسی، نگهداری سخت افزار و آموزش |
سیستم بینایی | سیستم تصحیح موقعیت دید CCD |
ارتفاع قابل تنظیم | 50-70 میلی متر |
چراغ هشدار | لامپ سه رنگ |
پوشش محافظ محدوده کاری | حالت محافظت از کور درهای شش شکل |
ابعاد | 1000 ((L) x1010 ((W) x1860 ((H) mm |
وزن | حدود 1000 کيلوگرم |
دستگاه Winsmart SMTID3 V Cut PCB Depaneling یک محصول پیشرفته طراحی شده و در چین تولید شده است.این دستگاه نوآورانه به طور خاص برای جدا کردن کارآمد و دقیق صفحه های مدار چاپی طراحی شده است، که آن را به یک ابزار ضروری برای شرکت های تولید کننده الکترونیک تبدیل می کند.
دستگاه Winsmart SMTID3 V Cut PCB Depaneling با آخرین فناوری و ویژگی های پیشرفته مجهز است که آن را به یک انتخاب برتر برای تولید کنندگان الکترونیک تبدیل می کند.این طراحی شده است برای ارائه عملکرد برتر و دقت بالا در جداسازی PCB، و برای طیف گسترده ای از برنامه های کاربردی مناسب است.
دستگاه Winsmart SMTID3 V Cut PCB Depaneling Machine برای برنامه ها و سناریوهای زیر مناسب است:
با کاربردها و ویژگی های پیشرفته اش،دستگاه Winsmart SMTID3 V Cut PCB Depaneling Machine برای هر شرکت تولید کننده الکترونیک که به دنبال بهبود فرآیند تولید خود و دستیابی به نتایج با کیفیت بالا است، ضروری است..
