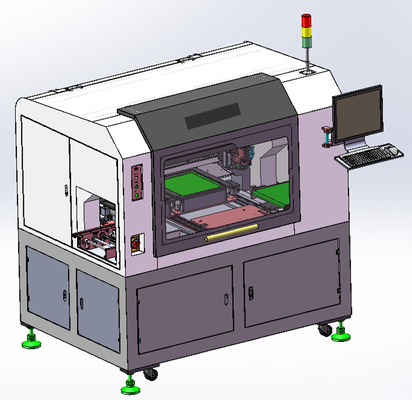

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM

Brand Name:	Winsmart
Model Number:	SMTIR500
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	جعبه چوبی
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تغذیه PCB:

خودکار

تخلیه PCB:

خودکار

سرعت اسپیندل:

100000 دور در دقیقه

تعیین موقعیت PCB:

فیکسچر سفارشی

میز کار:

مقدار دوک:

منطقه کار:

300x300mm ، قابل تنظیم است

دقت برش:

± 0.05 میلی متر

بیت مسیریابی دیا:

0.8-3.0 میلی متر

روتر PCB دو محور

قابلیت ارائه:

100 مجموعه/ماه

برجسته کردن:

دستگاه روتر دو صفحه ای PCB,100,ماشین روتر PCB Depaneling,دستگاه روتر PCB Inline Depaneling

100 000 RPM PCB Depaneling Router Machine

Inline PCB Depaneling Router Machine

Product Description

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM

دو چرخ دو جدول PCB روتر ویژگی:

1تجهیزات محور XYZ و محور تغذیه از ماژول های ضد گرد و غبار با دقت بالا با دقت ± 0.01 و اثر ضد گرد و غبار خوب استفاده می کند

2ساختار تغذیه جذب مغناطیسی را اتخاذ می کند، که آسان برای تغییر محصولات است و جهانی بودن قوی دارد.

3مجهز به تشخیص نقطه MARK و عملکرد اصلاح خودکار

4برنامه ریزی سریع و آسان برای تغییر محصول

5قادر به برنامه نویسی ماتریس و برنامه نویسی میانبر

6عملکردهای ویرایش سریع برای کپی، اصلاح و تعویض کلی برنامه های کامل

7. پشتیبانی برنامه های مختلف برای 2 جدول کاری

8تست مدیریت عمر ابزار

9عملکرد بهینه سازی مسیر کلی

10. پورت MES رزرو و پورت روبات

11عملکرد تشخیص شکستگی برش

12اسکنر بارکد اختیاری و تابع تغییر خودکار ابزار

مشخصات روتر PCB دوجداری دوجداری دوجداری:

دسته بندی	توضیحات		پارامتر
سیستم تشخیص	نقاط علامت گذاری خودکار		جستجو و محلی سازی تصاویر رنگی
	دوربین		دوربین رنگی وارداتی با وضوح 0.008mm/پیکسل
	اندازه FOV		6*5 میلی متر
	نورپردازی		ساختار دایره ای، منبع نور سفید
	سرعت پردازش تصویر		زمان پردازش صفحه نمایش<300ms/FOV
سیستم مکانیکی	اقدامات ضد استاتیک		برس ESD
	اندازه PCB		۳۰۰×۴۵۰ میلی متر
	دقت برش		±0.05mm
	سرعت برش		0-200mm/sec
	ضخامت PCB		0.5-3.0mm
	بازرسی ابزار		ابزار شکسته و درخواست تعویض
	پلتفرم XYZ	رانده شده	سرو موتور، ماژول حرکت، پیچ دقیق و ریل راهنما
		سرعت پیچ	حداکثر 100000 دور در دقیقه
		تکرار	±0.01mm
		سرعت حرکت	1000ms/ ثانیه
سیستم عامل	سیستم عملیاتی		برنده 10
	تشخیص		عملکرد تشخیص اتوماتیک راه اندازی
	نرم افزار AutoCut	ویژگی	داده های پردازش شده را می توان از طریق CCD آموخت
		رابط	داده های تولید و پردازش گرافیک
	مارک	حداکثر نقطه علامت	2 امتیاز
		سرعت تشخیص	<0.5 ثانیه/مارک
سیستم کنترل	PC		PC
	نمايش		17 ′′ ال سی دی
سایر	وزن		800 کيلوگرم
	منبع برق		AC 220V، 50Hz
	تامین هوا		>4.5kg/cm3
	سر و صدا		75±5dB ((A)
	رنگ		سفید

پارامترهای روتر PCB دو صفحه ای با دو اسپندل:

1میز کار: دو

2اندازه PCB ((L*W*H(mm): 50*50*0.3-300*300*3.0

3اسپندل: SycoTec 4033AC-ESD، حداکثر 100000rpm

4قطر بیت روت:0.8-3.0mm

5تخلیه PCB: کمربند صاف

6مسیر برش: خط مستقیم/ قوس/ دایره/ L-شکل/ U-شکل/ مربع

7موقعیت CCD: 5 میلیون پیکسل

8.MES، اتصال:API، عملکرد: بازرسی فرآیند و حمل و نقل محصول

9.تخليه کننده ايستاتيکي رو تنظیم کنيد

10. تشخیص چاقو شکسته

11*رصد فاصله برش

12. نشان شناسايي: مس، قلع (منبع نور هم محوری)

13جمع آوری: مکش مستقل، مکش پایین به عنوان یک مکش کل پلتفرم، اطمینان از سطح تخت بدون گرد و غبار پس از برش

14. ارتفاع پایین تجهیزات از سطح زمین ≥ 100mm است (خروجی سیم کشی پایین)

15دقت برش: ≤ ± 0.05mm

16تکرار پذیری: ≤±0.01mm

روتر PCB دو تخته ای دو تخته ای دو تخته ای جزئیات:

1عرض به طور خودکار با توجه به تخت های مختلف تنظیم می شود.

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM 0

2. نهاد محور Y، ماژول های کاملاً بسته شده با دقت بالا، حرکت دو محور Y، اثر خوب جلوگیری از گرد و غبار و دقت تا ± 0 را اتخاذ می کند.02. مکانیسم تثبیت دارای عملکرد صفحه فشار کاملا خودکار برای جلوگیری از حرکت محصول در طول برش است. به طور موثر کیفیت محصول را بهبود می بخشد.

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM 1

3. دو محور مستقل که باعث افزایش بهره وری 1.5 برابر از یک محور واحد می شود.

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM 2

4. اين دستگاه روتر PCB با جاروبرقي صنعتي همراهه

دو چرخ دو جدول PCB Inline Depaneling روتر ماشین حداکثر 100،000 RPM 3

لوازم جانبی اصلی روتر PCB دو تخته دو تخته دو تکه:

ماده	توضیحات	برند	یادآوری
1	موتور و راننده سرو	پاناسونیک
2	سیلندر، دریچه سولینوئید	SMC، AirTAC، FESTO
3	کامپیوتر	کامپیوترهای صنعتی
4	سوئیچ فوتو الکتریکی، سوئیچ محدودی، سوئیچ نزدیکی	امرونسیک
5	میله پیچ	"تبيهي وينت"
6	راه آهن	HIWIN/PMITHK
7	قطعات الکتریکی مانند کانتکتورها و سوئیچ های هوا	CHINT
8	اسپیندل	سايکوتک
9	پاک کننده تر	جاروبرقی صنعتی با قدرت بالا
