دستگاه روتر PCB Depaneling

حداکثر 100،000 دور در دقیقه سرعت بالا دو جدول در خط PCB روتر ماشین دقت ± 0.05mm

تمام دسته ها

ماشین برش PCB Depaneling V Cut

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

حداکثر 100،000 دور در دقیقه سرعت بالا دو جدول در خط PCB روتر ماشین دقت ± 0.05mm

Brand Name:	Winsmart
Model Number:	Smtirx
MOQ:	1 مجموعه
قیمت:	USD20000-80000
Packaging Details:	جعبه چوبی
Payment Terms:	T/T، L/C، Western Union

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تغذیه PCB:

تنظیم عرض خودکار

تخلیه PCB:

کمربند ESD مسطح

سرعت اسپیندل:

100000 دور در دقیقه

مقدار وسایل:

میز کار:

مقدار دوک:

منطقه کار:

300x300mm ، قابل تنظیم است

دقت برش:

± 0.05 میلی متر

بیت مسیریابی دیا:

0.8-3.0 میلی متر

روتر PCB خطی با سرعت بالا

قابلیت ارائه:

100 مجموعه/ماه

برجسته کردن:

دستگاه روتر PCB در خط,دستگاه روتر PCB با سرعت بالا,ماشین روتر PCB دقیق

High Speed PCB Router Machine

Precision PCB Router Machine

Product Description

حداکثر 100،000 دور در دقیقه سرعت بالا دو جدول در خط PCB روتر ماشین دقت ± 0.05mm

روتر PCB خطی با سرعت بالا:

به طور گسترده ای در صنعت تولید محصولات الکترونیکی استفاده می شود. از آنجا که روش خم کردن دستی سنتی فشار زیادی ایجاد می کند که بر کیفیت محصول تأثیر جدی دارد،بنابراین جمع کردن دستی اساسا توسط برش ماشین جایگزین شده است.

این سیستم روتر در خط، با دو اسپندل جدا شده و میز های دوگانه برای تولید حجم بالا.

ویژگی روتر PCB با سرعت بالا:

1. مسیر برش کامل حلقه بسته، ردیابی خطا در زمان واقعی، بازخورد، جبران

2استفاده از PLC تقسیم شده وارد شده، شکستن کارت کنترل PLC سنتی مبتنی بر کامپیوتر، ثبات بالاتر و قوی تر ضد تداخل.

3. دو چرخ دنده اي که دو تا تخته رو همزمان برش ميده

4. به طور خودکار کد بار را شناسایی کنید و برنامه های برش را بازیابی کنید.

5. داراي تابع شناسايي ابزار و تابع تغيير اتوماتيك

مشخصات روتر PCB خطی با سرعت بالا:

شماره مدل	SMTIR500
اندازه دستگاه	تقریباً 2250 ((L) x1300 ((W) x1750 ((H) mm
وزن ماشین	حدود 800 کيلوگرم
حداکثر اندازه PCB	300x450mm (بر حسب نیاز) ، میز های دوگانه
ضخامت PCB	0.4-6mm
ارتفاع انتقال	۹۰۰±۵۰ میلی متر
جهت انتقال	چپ -> راست یا راست -> چپ
سرعت حمل	1500mm/s
حالت تغذیه	راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	ماشین
سیگنال ارتباطی	SMEMA
موقعیت گذاری PCB	قرار دادن وسایل
سیستم انتخاب	خلاء، 40-60 نوزل
اسپندل برش	100000دوره در دقیقه
نوع خنک کننده	خود خنک کننده
تغییر ابزار اتوماتیک	آره
چک کردن چاقو شکستن	آره
دقت برش	±0.05mm
روتینگ بیت	0.8-3.0 قطر
دقت تکرار	±0.01mm
سرعت حرکت هماهنگ	1000mm/s

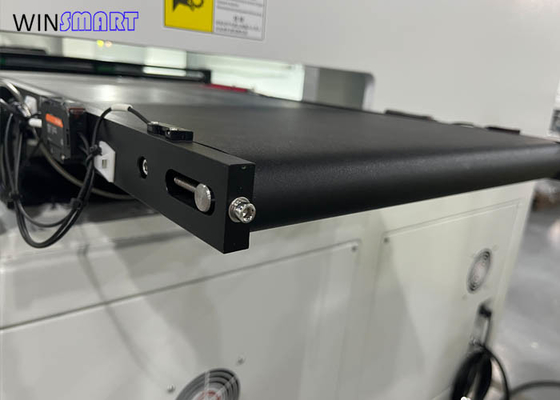

حالت تخلیه	کمربند ESD
تشخیص ابزار	آره
برنامه ریزی روش	Gerber Drawing وارد کردن / ویرایش برنامه توسط بصری
تامین هوا	5 تا 8 کیلوگرم در سانتی متر
منبع برق	AC 380V، 50/60Hz، 3KW

ساختار روتر PCB با سرعت بالا:

این ماشین روتر PCB در خط یک راه حل پیشرفته برای جداسازی PCB با سرعت بالا، دقت بالا و خودکار طراحی شده است.به طور گسترده ای در محیط های تولید انبوه مانند الکترونیک خودرو استفاده می شود، لوازم الکترونیکی مصرفی، نورپردازی LED، مخابرات و دستگاه های پزشکی.

دو میز کار مستقل اجازه می دهد تا بارگذاری و تخلیه همزمان PCB ها، و این تضمین می کند حداقل زمان توقف و خروجی بالاتر.

دو اسپندل مستقل امکان پردازش موازی قطعات مختلف PCB را فراهم می کند.

جزئیات روتر PCB با سرعت بالا:

1. دستگاه روتر PCB در خط می تواند با یک دستگاه جمع آوری سینی به عنوان طراحی برای تولید حجم بسیار بالا کار کند، هزینه کار سازنده را صرفه جویی کند.

inline pcb depaneling router

inline pcb depaneling router machine

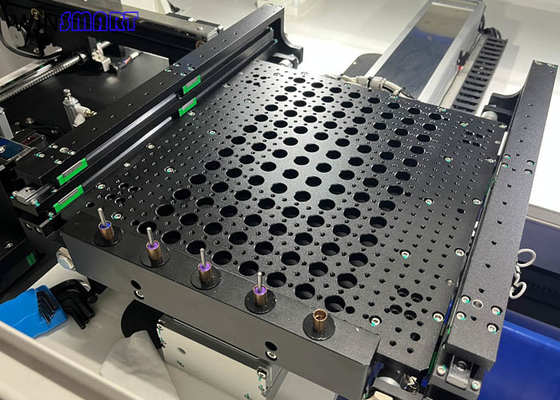

2. عملکرد تغییر ابزار اتوماتیک، اجازه می دهد تا 5 بیت در هر جدول، مجموع 10 بیت می تواند ذخیره شود.

حداکثر 100،000 دور در دقیقه سرعت بالا دو جدول در خط PCB روتر ماشین دقت ± 0.05mm 3

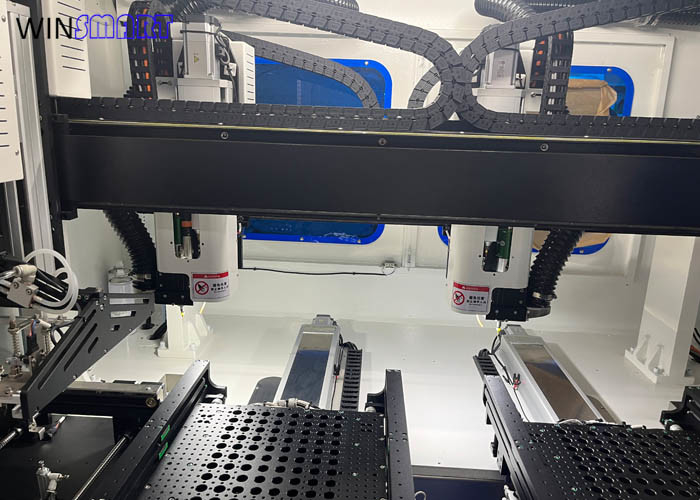

3. ساختار اسپندل، آن را می پذیرد SycoTec اسپندل با سرعت بالا 4033 با حداکثر 100000rpm و ESD برس. آن را نیز دارای ابزار کشف شکسته است.

حداکثر 100،000 دور در دقیقه سرعت بالا دو جدول در خط PCB روتر ماشین دقت ± 0.05mm 4

دلايل انتخاب ما:

1.ثابت: اجزای اصلی تجهیزات وارد می شوند. وزن تجهیزات بیش از 700 کیلوگرم. مسلط به پیشرفته ترین فناوری تولید در صنعت اتوماسیون.

2حرفه ای: ما بسیاری از تکنولوژی های ثبت شده در صنعت اتوماسیون داریم.

3نوآوری: ما همیشه متعهد به توسعه تجهیزات هستیم که بیشتر صرفه جویی در نیروی کار، بسیار خودکار و دارای جهانی بودن بهتر است.

4. سریع: پاسخ به خواسته های مشتری در عرض 1 ساعت، و ارائه یک راه حل در عرض 2 ساعت.
