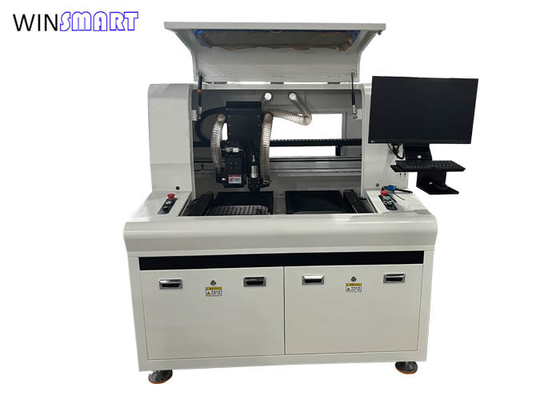

جداکننده دو چرخ دو جدول جهانی V-Cut PCB و ماشین روتر PCB

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 مجموعه
قیمت:	USD1-10000/set
Packaging Details:	جعبه چوبی
Payment Terms:	L/C، T/T، وسترن یونیون

Detail Information

Product Description

Detail Information

محل منبع:

گواهی:

تضمین:

1 سال

سیستم CCD:

حالت:

آفلاین

ماکس پنل:

300x300mm (می تواند سفارشی ساخته شود)

زندگی تیغه:

100000 بار

جنس تیغه:

SKH51

دقت برش:

± 0.1 میلی متر

زاویه برش:

90 درجه

طول برش:

قابل تنظیم

روش برش:

V-Cutting & Routing

سرعت برش:

سرعت بالا

ضخامت برش:

0.2-3.2 میلی متر

عرض برش:

2-6 میلی متر

سطح سر و صدا:

≤80db

منبع برق:

220 ولت / 50 هرتز

نام محصول:

جداکننده PCB جهانی دوتایی دوتایی

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

دستگاه جدا کننده دو صفحه PCB,ماشین جدا کننده PCB دو چرخ دار,ماشین جدا کننده PCB V-Cut جهانی

Dual Spindle PCB Separator Machine

Universal V-Cut PCB Separator Machine

Product Description

جداکننده دو چرخ دو جدول جهانی V-Cut PCB و ماشین روتر PCB

جدا کننده دو چرخدار PCB جهانی

این ماشین برای پانل با اتصال پل های V-cut و آسیاب طراحی شده است. این دستگاه دارای دو میز و دو اسپندل است، یک اسپندل برای تخته های V-cut، یک اسپندل دیگر برای تخته های تب.

این به طور گسترده ای در تولید الکترونیک، خودرو، دستگاه های پزشکی، روشنایی LED و ارتباطات استفاده می شود.

از ترک ها، لایه برداری و آسیب های کوچک جلوگیری می کند، و این باعث می شود که آن را برای الکترونیک با قابلیت اطمینان بالا ایده آل کند.

جدا کننده دو چرخدار PCB جهانیویژگی ها:

1میز های دوگانه امکان برش همزمان را فراهم می کنند.

2. اسپندل های دوگانه چندین PCB را همزمان پردازش می کنند، کارایی دو برابر می شود.

3. زمان چرخه را با پردازش دو PCB همزمان کاهش می دهد.

4. ایده آل برای محیط های تولید حجم بالا

5. به حداقل رساندن مداخله اپراتور، کاهش هزینه های نیروی کار

6. سي سي دي سيستم تراز بينايي قطع دقیق را تضمین می کند.

7. حداقل قدرت را اعمال می کند، جلوگیری از ترک ها و لایه برداری

8. با FR4 ، آلومینیوم پشتوانه ، سرامیک ، سخت و انعطاف پذیر و PCB چند لایه کار می کند.

9. از شکل های پیچیده PCB و طرح های نامنظم پشتیبانی می کند.

10. سیستم جمع آوری گرد و غبار خلاء، زباله ها را از بین می برد و محیط کار تمیز را تضمین می کند.

11. به حداقل رساندن ضایعات و بازکاری، بهبود نرخ بهره.

مشخصات جدا کننده PCB دو چرخدار جهانی:

مدل	SMTID3
منطقه کار	300x300mm، 0-80mm ((Z)
جدول ها	دوگانه
اسپیندل	دوگانه، SycoTec 4025HY برای مسیر
میله پیچ، ریل راهنما، ماژول	برند چین
موتور سرو	پاناسونیک
جداکننده الکترواستاتیک	ADK-801ADK-801
PC	درجه صنعتی
کارت کنترل حرکت	PI9074
مانیتور	17 اينچ
سیستم عامل	ویندوز 10
سرعت پیچ	حداکثر 60000RPM
سرعت راننده XYZ	XY.800mm/s، Z.300mm/s
سرعت برش	0-100mm/s
دقت برش	±0.05mm
قدرت کلی	5KW
پلتفرم کاری	سینی چرخش می تواند در دو جهت برش
سیستم خنک کننده اسپیندل	خنک کننده هوا
قدرت جاروبرقی	3kW 380V، 3 فاز ((پاکسازی با جاروبرقی بالا)
فشار هوا	0.5-0.7MPa
کنترل سر و صدا	<80 دی سی بی
دستگاه ایمنی	درب ایمنی و سنسور
برنامه نویسی	می تواند برای برنامه نویسی آسان تر فایل dxf را وارد کند
بارگیری و تخلیه PCB	راهنما
پشتیبانی فنی و آموزش	ارائه عملیات تجهیزات، برنامه نویسی، ویدئوهای نگهداری سخت افزار و خدمات آموزش در محل
سیستم بینایی	سیستم تصحیح موقعیت دید CCD
چراغ هشدار	لامپ سه رنگ
پوشش محافظ محدوده کاری	حالت محافظت از کور درهای شش شکل
ابعاد	1500 ((L) x1450 ((W) x1600 ((H) mm
وزن	حدود 950 کيلوگرم

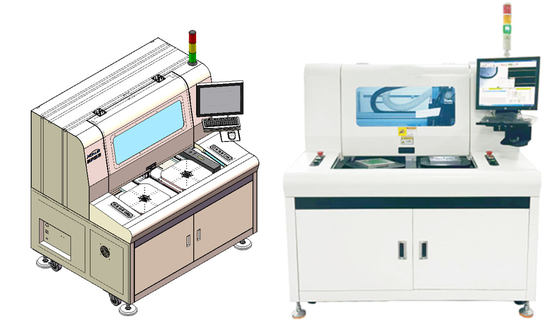

جداکننده دو چرخدار PCB جهانی جزئیات:

این جدا کننده PCB جهانی برای پانل با V-cut و پل فرش طراحی شده است، همچنین فقط برای تخته های V-cut یا فقط تخته های مسیریابی کار می کند.

جدا کننده PCB دو فانوس جهانی بخش اصلی معرفی:

1. موتور بدون برس، تیغه اره را با مکش و هوای یون به منظور کاهش جذب گرد و غبار در طول فرآیند برش هدایت می کند. بلند کردن محور Z کنترل شده توسط سرو، کنترل دقیق ارتفاع PCB.

2. اسپندل SycoTec با سرعت بالا ، برش سریع ، مجهز به جاروبرقی و تشخیص شکستگی برش برای جلوگیری از برش بیشتر و خرد کردن پس از شکستگی چاقو.کنترل دقیق ارتفاع PCB.

جداکننده دو چرخ دو جدول جهانی V-Cut PCB و ماشین روتر PCB 1

3. تثبیتات آلومینیومی سفارشی، درمان اکسیداسیون، ضد ایستاتیک، اطمینان از دقت برش

PCB Separator Fixture

لیست پیکربندی ارسال جدا کننده PCB جهانی:

1) جدا کننده PCB با 2 اسپندل x 1 واحد

2) جاروبرقی x 1 واحد

3) تیغه ی نال x 5 پی سی، بیت های مسیریابی x 10 پی سی

4) راهنمای استفاده x 1 pc

5) ویدیوی عملیات و ویدیوی راه اندازی
