300x300mm 25W UV لیزر PCB Depaneling ماشین بدون برش استرس و گرد و غبار

Brand Name:	Winsmart
Model Number:	SMTL300
MOQ:	1 set
قیمت:	USD1-150K/set
Packaging Details:	Plywood case
Payment Terms:	L/C,T/T,Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

گواهی:

PCB Material:

FR4 FPC

Laser Source:

25W UV

Working Table:

300x300mm, dual tables

Fixture:

Customized

Wavelength:

355nm

Name:

25W UV Laser PCB Depaneling Machine

Supply Ability:

100 sets per month

برجسته کردن:

ماشین جدا کردن صفحه PCB 300x300mm,دستگاه جدا کردن صفحه PCB 25W

25W PCB Depaneling Machine

Product Description

300x300mm 25W UV لیزر PCB Depaneling ماشین بدون برش استرس و گرد و غبار

25W لیزر UV PCB Depaneling ماشین کاربرد:

این به طور گسترده ای در تولید PCB انعطاف پذیر و PCB سخت استفاده می شود.

الکترونیک مصرفی

PCB برای گوشی های هوشمند، تبلت ها، لپ تاپ ها و دستگاه های پوشیدنی.
مدارهای کوچک با تراکم بالا با اجزای ظریف

دستگاه های پزشکی

لوازم الکترونیکی قابل کاشت، سیستم های نظارت بر بیمار و ابزار تشخیصی.
طراحی دقیق برای PCB های کوچک و سازگار با زیست شناسی.

الکترونیک خودرو

سیستم های پیشرفته کمک راننده (ADAS) ، ECU ها، سیستم های اطلاعات و سرگرمی.
با PCB هاي چند لايه اتومبيل با امنيت بالا کار ميکنه

الکترونیک هوافضا و دفاعی

سيستم هاي رادار، ايوانيک، دستگاه هاي ارتباطات ماهواره اي
با PCBهای سرامیکی و فرکانس بالا کار می کند.

مخابرات و شبکه های 5G

PCB برای آنتن های 5G، فرستنده های فیبر نوری و روترهای شبکه.
ایده آل برای مواد PCB با فرکانس بالا و از دست دادن کم

اتوماسیون صنعتی و دستگاه های IoT

PCB ها برای کاربردهای رباتیک، PLC ها و IIoT (Internet of Things صنعتی)
با PCB های سخت انعطاف پذیر که در محیط های صنعتی استفاده می شوند کار می کند.

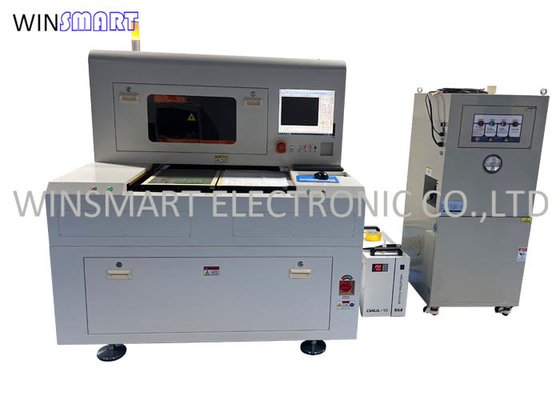

300x300mm 25W UV لیزر PCB Depaneling ماشین بدون برش استرس و گرد و غبار 0

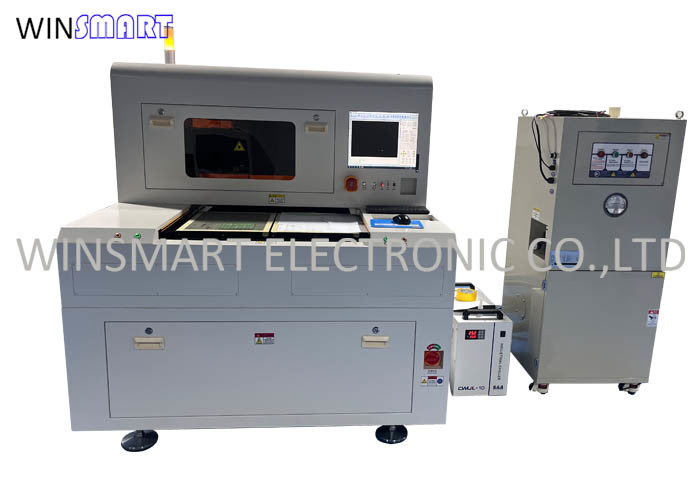

300x300mm 25W UV لیزر PCB Depaneling ماشین بدون برش استرس و گرد و غبار 1

25W UV لیزر PCB Depaneling ماشین ویژگی های:

1. به دقت برش ±20 μm برای طرح های PCB پیچیده می رسد.

2. فشار مکانیکی را از بین می برد و از ترک ها و لایه برداری جلوگیری می کند

3ليزر ماوراء البنفسجيه کمترين خسارت حرارتي را به وجود مي آورد و از قطعات محافظت مي کند.

4. با FR4، پلی آمید، سرامیک و PCB های سخت و انعطاف پذیر کار می کند.

5.بدون حشرات مکانیکی، کاهش نیازهای پس از پردازش

6. سوراخ های میکرو دقیق برای اتصالات با چگالی بالا (HDI) ایجاد می کند.

7می تواند به خطوط SMT ادغام شود یا به عنوان یک ماشین مستقل استفاده شود.

8. ابزار برش بدون فرسایش مانند قطعات روتر یا تیغ ها

25W ليزر UV دستگاه PCB Depanelingمشخصات:

مدل	SMTL300، میز های دوگانه
قدرت	380 ولت AC، 50 هرتز، 20A
هوا فشرده	هوا فشرده
ابعاد ماشین	1450 ((L) x1350 ((W) x1665 ((H) mm
فضای نصب	۳۰۰۰×۳۰۰۰×۲۵۰۰ میلی متر
وزن ماشین	800 کيلوگرم
دمای محیط	۲۲ تا ۲۵ درجه سانتیگراد
تغییرات دمایی	در عرض ± 1 درجه سانتیگراد / 24 ساعت
رطوبت محیط	در حدود 40٪ ~ 70٪ (هیچ تهویه آشکار مجاز نیست)
درجه بدون گرد و غبار	100000 دلار یا بیشتر
مصرف برق	6KW
عرض برش	≤ 50mm × 50mm
مواد برش	برش کامل / نصف برش PCB / FPC ، LCP / چسب و سایر مواد مرتبط
ضخامت برش	≤ 3 میلی متر
سرعت برش	≤ 3000mm / S
دقت کلی ماشینکاری	≤ 30um
الگوی پردازش	خط مستقیم، خط کج، منحنی، ناهنجاری و غیره
لیزر	ليزر نانو ثانيه اي موج نور 355nm
فرکانس تکرار	50 تا 150khz
قدرت لیزر	UV 15W@30KHz
عرض پالس	< 20ns
ثبات انرژی	< 3٪ RMS بیش از 8 ساعت
کیفیت پرتو m2	< 13
حالت	۲۵۰۰ میلی متر در ثانیه
تضمین	1 سال
خدمات	آموزش در خارج از کشور در دسترس است

25W ليزر UV دستگاه PCB Depanelingمزایا:

دستگاه PCB Depaneling Laser 25W UV یک راه حل Depaneling بدون تماس با دقت بالا است که برای برش، حفاری و علامت گذاری صفحه های مداری چاپی (PCB) طراحی شده است.دستگاه های پزشکی، صنایع خودرو، هوافضا و مخابرات که نیاز به دقت بالا و حداقل استرس دارند.

این ماده به دلیل طول موج کوتاه (355nm) و کارایی جذب بالا در مواد PCB مانند FR4 ، پلی آمید ، سرامیک و زیربناهای پشتیبانی شده از آلومینیوم در PCB استفاده می شود.برش دقیق با حداقل تاثیر حرارتی.
