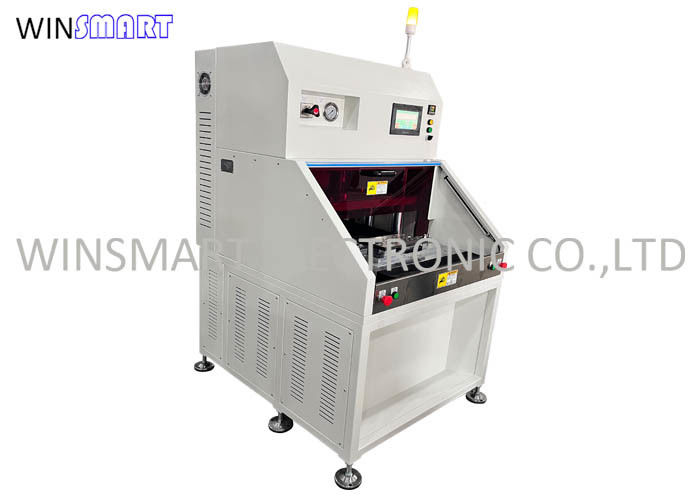

10S چرخه برش زمان 25T PCB جدا کننده ماشین سوراخ کردن برای 400x400mm تخته

Brand Name:	Winsamrt
Model Number:	SMTP300
MOQ:	1 set
قیمت:	USD1-10000/set
Packaging Details:	Plywood case
Payment Terms:	L/C, T/T, Western Union

Detail Information

Product Description

Detail Information

Place of Origin:

China

گواهی:

Noise:

≤75dB

Working Area:

400x400mm

Output:

Type:

hydraulic driven

Precision:

±0.05mm

Name:

PCB Separator Punching Machine

Supply Ability:

100 sets

برجسته کردن:

ماشین سوراخ کردن جدا کننده PCB 400x400mm,ماشین سوراخ کردن جدا کننده PCB 25T

25T PCB Separator Punching Machine

Product Description

10S چرخه برش زمان 25T PCB جدا کننده ماشین سوراخ کردن برای 400x400mm تخته

مشخصات ماشین برش جدا کننده PCB:

1. پاک کردن صفحه PCBA با قالب هایی که می توانند از ترک شدن قلع ناشی از جمع کردن دست جلوگیری کنند.

2قالب های چندگانه قابل تعویض هستند.

3. تغيير قالب ها آسونه

4. سيرو فشار کشيدن قالب کاهش شدت کار.

5. بارگذاری و تخلیه PCB آسان است.

6. فرآیند کار سبک وزن و ایمن است و دستگاه مجهز به دستگاه های ایمنی است.

پارامترهای فنی ماشین برش جدا کننده PCB:

محرک: ایستگاه هیدرولیک + سیلندر هیدرولیک

منبع برق: فاز 3، 380VAC 50HZ

تولید: 25 تن

اندازه PCB: 400*400MM

حالت کار: سرو موتور فشار کشیدن و بیرون کشیدن برای قالب پایین

ابعاد ماشین: 1400 ((L) x 985 ((W) x 1750 ((H) mm

وزن: 850 کيلوگرم

دستگاه برش جدا کننده PCBمشخصات:

منطقه کار	۴۰۰*۴۰۰ میلی متر
فشار کاری	0.45-0.7Mpa
دقت برش	±0.05mm
زمان چرخه	7 تا 15 ثانیه
تولید	25T
ضخامت PCB/FPC	0.08-3.5MM
مواد PCB/FPC	FPC، FR1, FR4, CEM-1, CEM-3, MCPCB
حالت برش	ضربه زدن
داربست پرچ	ابزار کشی ((قالب))
اموال در حال کار	صفحه نمایش LCD، به طور خودکار تعداد محصولات فرآوری شده، سوراخ کردن اتوماتیک
پورت انتقال	استاندارد بین المللی
زبان عملیات	انگلیسی
قدرت	380/220 ولت
فیوز	3A
ابعاد ماشین	1400×985×1750 میلی متر
وزن ماشین	850 کيلوگرم

مشخصات دستگاه برش جدا کننده PCB:

10S چرخه برش زمان 25T PCB جدا کننده ماشین سوراخ کردن برای 400x400mm تخته 0

جدا کننده PCB ماشین سوراخ کردن قالب جداسازی:

مرحله 1: قالب پایین را با استفاده از صفحه لمسی به محل ضربه بزنید.

مرحله ۲: قالب بالایی را پایین بیاورید تا با قالب پایین هم تراز شود.

مرحله سوم: 8 پیچ از قالب بالا را باز کنید.

مرحله ۴: کل قالب را با استفاده از صفحه لمسی به محل انتخاب منتقل کنید.

مرحله پنجم: دو پیچ از قالب پایین را باز کنید.

مرحله ۶: قالب قدیمی را از بین ببرید.

10S چرخه برش زمان 25T PCB جدا کننده ماشین سوراخ کردن برای 400x400mm تخته 1

punching mold

نصب قالب ماشین جدا کننده PCB:

گام اول: کل قالب را روی محل اصلی قرار دهید.

مرحله دوم: دو پیچ را قفل کنید تا قالب پایین را ثابت کنید.

مرحله سوم: کل قالب را به محل ضربه بزنید.

مرحله ۴: پایه بالای قالب را پایین بیاورید تا قالب بالایی را هم تراز کنید.

مرحله پنجم: هشت پیچ را باز کنید تا قالب بالایی را ثابت کنید.

مرحله ششم: نصب تمام شده

مزایای ماشین برش جدا کننده PCB:

1ظرفیت سوراخ کردن 4 تا 8 برابر روتر PCB است.

2. قابل اجرا برای تمام صفحه FPC، FR4 و MCPCB.

3. هيچ گرد و غبار در طول پردازش ضربه زدن
