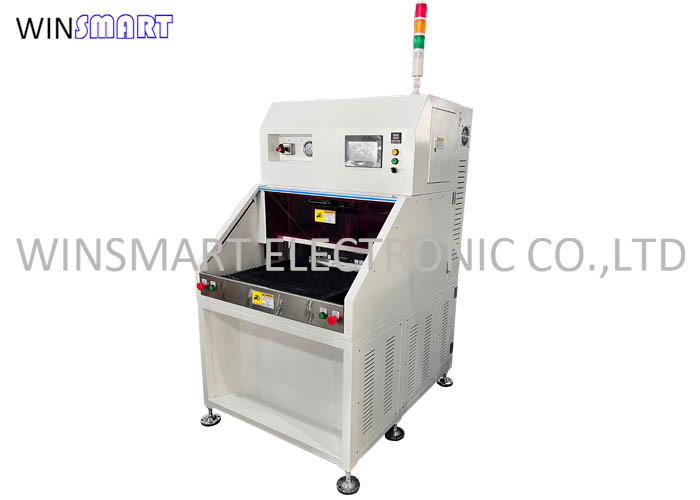

30T FR4 آلومینیوم PCB سوراخ کردن ماشین با قالب دقیق سوراخ کردن

خلاصه ای از ماشین ضربه زدن PCB:

ماشین سوراخ کردن PCB هیدرولیک کلید اطمینان از عملکرد عادی و دقیق ماشین است.بايد با دقت جمع و جور بشه، دستگاه را آزمایش کنید، به طور منظم بررسی کنید و یک برنامه نگهداری خوب داشته باشید. علاوه بر این، توجه ویژه ای به شرایط استفاده و محیط کار کاربر باید پرداخت شود.که ممکن است بر کیفیت نگهداری این سیستم تأثیر بگذاردبا این حال، اگر دستورالعمل های خاصی ارائه نشده باشد، کاربران باید به طور دقیق این دستورالعمل ها را برای نصب، عیب یابی و استفاده دنبال کنند.

این سیستم هیدرولیکی شامل یک گروه پمپ منبع فشار، یک گروه شیر جهت، یک سیستم فیلتر و خنک کننده، یک دستگاه کنترل، یک مخزن روغن و لوله کشی است.

در طول فرآیند کار، سیستم خنک کننده فیلتر، گروه پمپ کنترل، گروه پمپ منبع فشار و غیره همه توسط دستگاه های الکتریکی کنترل می شوند.هنگامی که جریان کاری پمپ لوله در گروه پمپ منبع فشار خروجی است، جریان به هر قطعه هیدرولیکی عرضه می شود،و گروه دریچه الکترو هیدرولیکی (دریچه سولنویدی) سیلندر کنترل توسط دستگاه الکتریکی برای تکمیل حرکت جلو و عقب هر سیلندر کنترل می شود..

موقعیت حرکت سیلندر هیدرولیک توسط یک دستگاه سوئیچ حرکت کنترل می شود.

دستگاه ضربه زدن PCBمشخصات:

مشخصات دستگاه برش جدا کننده PCB:

1-سرويس حرفه اي

2به زبان انگلیسی:

3. حفاظت از رمز عبور برای جلوگیری از سوء استفاده

4. قالب سوراخ کردن سفارشی برای برش دقیق، کشوی ESD برای جمع آوری آسان تر PCB

5. دو "استارت" و درب امن با طراحی سنسور برای اطمینان از تولید امن.

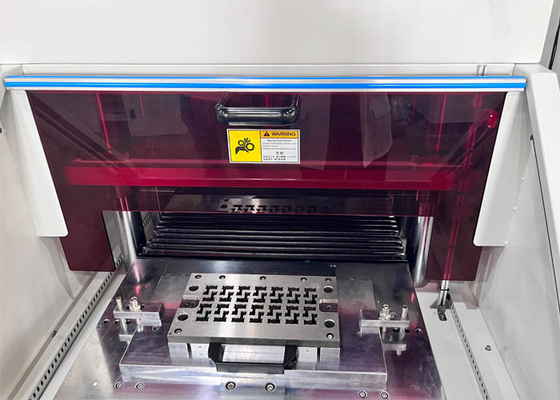

جداسازی و نصب قالب ماشین ضربه زدن PCB:

مرحله 1: قالب پایین را با استفاده از صفحه لمسی به محل ضربه بزنید.

مرحله ۲: قالب بالایی را پایین بیاورید تا با قالب پایین هم تراز شود.

مرحله سوم: 8 پیچ از قالب بالا را باز کنید.

مرحله ۴: کل قالب را با استفاده از صفحه لمسی به محل انتخاب منتقل کنید.

مرحله پنجم: دو پیچ از قالب پایین را باز کنید.

مرحله ۶: قالب قدیمی را از بین ببرید.

مرحله هفتم: کل قالب را روی محل اصلی قرار دهید.

مرحله 8: پیچ های 2 را قفل کنید تا قالب پایین را ثابت کنید.

مرحله 9: کل قالب را به محل ضربه بزنید.

مرحله ۱۰: پایه ی قالب بالا را پایین بیاورید تا قالب بالا هم تراز شود.

مرحله 11: 8 پیچ را باز کنید تا قالب بالایی را ثابت کنید.

مرحله 12: نصب تمام شد

تعمیر و نگهداری ماشین های ضربه زدن PCB:

1. به موقع از زباله ها پاک کن

2. به طور منظم (یک هفته) پیچ، ریل راهنما، اسباق و قطعات متحرک را با کره روغن کنید

3. اگر هر گونه اجزای ارگانیک آسیب دیده است، لطفا آنها را به موقع جایگزین کنید

4مواد را بین سوراخ های تبعید گرما و فن تبعید گرما جمع نکنید و فاصله خاصی را حفظ کنید

5دستورالعمل های نگهداری برای ایستگاه هیدرولیک
