دستگاه روتر PCB Depaneling
>
100000RPM ماشین برش PCB کامل خودکار با عملکرد تغییر ابزار خودکار

100000RPM ماشین برش PCB کامل خودکار با عملکرد تغییر ابزار خودکار

نام تجاری: Winsmart
شماره مدل: SMTIR500
موق: 1 مجموعه
قیمت: USD40000-80000
جزئیات بسته بندی: جعبه چوبی
شرایط پرداخت: T/T، L/C، وسترن یونیون
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
تغذیه PCB:
تنظیم عرض خودکار
تخلیه PCB:
کمربند ESD مسطح
سرعت اسپیندل:
100000 دور در دقیقه
مقدار وسایل:
2
میز کار:
2
مقدار دوک:
2
منطقه کار:
300x300mm ، قابل تنظیم است
دقت برش:
± 0.05 میلی متر
بیت مسیریابی دیا:
0.8-3.0 میلی متر
نام:
دستگاه جداکننده PCB کامل خودکار
قابلیت ارائه:
100 مجموعه/ماه
برجسته کردن:

ماشین برش PCB تغییر ابزار اتوماتیک,ماشین برش PCB 100000RPM,ماشین برش PCB کاملا اتوماتیک

,

100000RPM PCB Cutting Machine

,

Full Automatic PCB Cutting Machine

توضیح محصول

100000RPM ماشین برش PCB کامل خودکار با عملکرد تغییر ابزار خودکار



ماشین برش PCB کاملا اتوماتیک معرفی:

یک ماشین برش PCB کاملا اتوماتیک یک ماشین برش خودکار است که در خطوط فناوری نصب سطح (SMT) استفاده می شود.آن را شامل 2 اسپندل (ادامه برش) است و در خط تولید برای جریان کار مداوم ادغام شده استاین ماشین به طور کامل با نیازهای تولید الکترونیک با حجم بالا، دقت بالا و خودکار مطابقت دارد، و این باعث می شود که آن را برای محیط های تولید مدرن ترجیح دهد.


ویژگی ماشین برش PCB خودکار کامل:

1. دستگاه برش PCB دارای دو اسپندل برای برش همزمان

• دو اسپندل با سرعت بالا به صورت مستقل یا همزمان کار می کنند.

• ایده آل برای پردازش موازی، به طور قابل توجهی کاهش زمان برش.

• تولید را افزایش می دهد و از تولید حجم بالا پشتیبانی می کند.

2. کار کاملا خودکار

• بارگذاری و تخلیه خودکار پنل های PCB با ناقل یا بازوهای رباتیک

• نیازی به مداخله دستی نیست پشتیبانی از عملیات 24/7

• ادغام یکپارچه با خطوط SMT برای جریان کار در خط.

3. سيستم هماهنگي با کمک چشم

• مجهز به دوربین های CCD برای موقعیت دقیق علامت های معتبر.

• اصلاح دید در زمان واقعی دقت برش بالا را تضمین می کند.

• جبران عدم تراز یا کوچک شدن PCB.

4. برش با دقت بالا

• از اسپندل های با سرعت بالا استفاده می کند (معمولاً تا 60،000 ~ 100،000 RPM).

• کمترین فشار بر روی PCB ها از ترک یا آسیب جلوگیری می کند.

• پشتیبانی از مسیر شکل های پیچیده با تحملات تنگ.

5سیستم جمع آوری گرد و غبار

• جمع آوری کننده گرد و غبار خلاء 4HP

• ناحیه برش را تمیز نگه می دارد و اجزای ماشین را محافظت می کند.

• بهبود بهداشت محل کار و سلامت اپراتورها.

6نرم افزار هوشمند و رابط کاربری

• HMI (مواصفات انسان-ماشین) با صفحه لمسی برای استفاده آسان

• ادغام CAD/CAM برای وارد کردن مسیرهای مسیریابی

• تنظیمات قابل برنامه ریزی برای طرح های مختلف پانل و عمق برش.

7. ایمنی و نظارت

• شامل قفل درب، توقف اضطراری و پرده های نور ایمنی است.

• نظارت در زمان واقعی بر سرعت، درجه حرارت و بار موتور.

• هشدارها و خاموش شدن خودکار در صورت ناهنجاری

8طراحی کامپکت و ماژولار

• طراحی شده برای متناسب بودن با محیط های SMT در خط.

• ساخت ماژولار امکان نگهداری و ارتقاء آسان را فراهم می کند.

9. پشتيباني از چند PCB و پانل

• پشتیبانی از پانل های چندگانه، اندازه های مختلف صفحه و مسیر V-cut / tab.

• لوازم قابل تنظیم و میز های خلاء برای نگه داشتن محکم تخته.

10. کارایی با مصرف انرژی

• طراحی شده برای مصرف انرژی کم با وجود کار با سرعت بالا.

• حالت های آماده سازی هوشمند مصرف انرژی را در حالت بیکار کاهش می دهد.


مشخصات کامل ماشین برش خودکار PCB:

شماره مدل SMTIR500
اندازه دستگاه تقریباً 2250 ((L) x1300 ((W) x1750 ((H) mm
وزن ماشین حدود 800 کيلوگرم
حداکثر اندازه PCB 300x450mm (بر حسب نیاز) ، میز های دوگانه
ضخامت PCB 0.4-6mm
ارتفاع انتقال ۹۰۰±۵۰ میلی متر
جهت انتقال چپ -> راست یا راست -> چپ
سرعت حمل 1500mm/s
حالت تغذیه راه آهن راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل ماشین
سیگنال ارتباطی SMEMA
موقعیت گذاری PCB قرار دادن وسایل
سیستم انتخاب خلاء، 40-60 نوزل
اسپندل برش 100000دوره در دقیقه
نوع خنک کننده خود خنک کننده
تغییر ابزار اتوماتیک آره
چک کردن چاقو شکستن آره
دقت برش ±0.05mm
روتینگ بیت 0.8-3.0 قطر
دقت تکرار ±0.01mm
سرعت حرکت هماهنگ 1000mm/s
حالت تخلیه کمربند ESD
تشخیص ابزار آره
برنامه ریزی روش Gerber Drawing وارد کردن / ویرایش برنامه توسط بصری
تامین هوا 5 تا 8 کیلوگرم در سانتی متر
منبع برق AC 380V، 50/60Hz، 3KW


مزایای ماشین برش PCB کاملا اتوماتیک:

ویژگی ویژگی
اسپندل های دوگانه پردازش سریعتر، تولید بالاتر
اتوماسیون درون خط یکپارچه سازی، کاهش نیروی کار
مسیریابی دقیق لبه های با کیفیت بالا، ایمنی قطعات
لبه های با کیفیت بالا، ایمنی قطعات قابل سازگاری با طرح های مختلف تخته
کاهش فشار بر روی PCB ها بهره وری بهتر، ترک های کمتر / آسیب
طراحی صرفه جویی در فضا ایده آل برای خطوط کوچک SMT

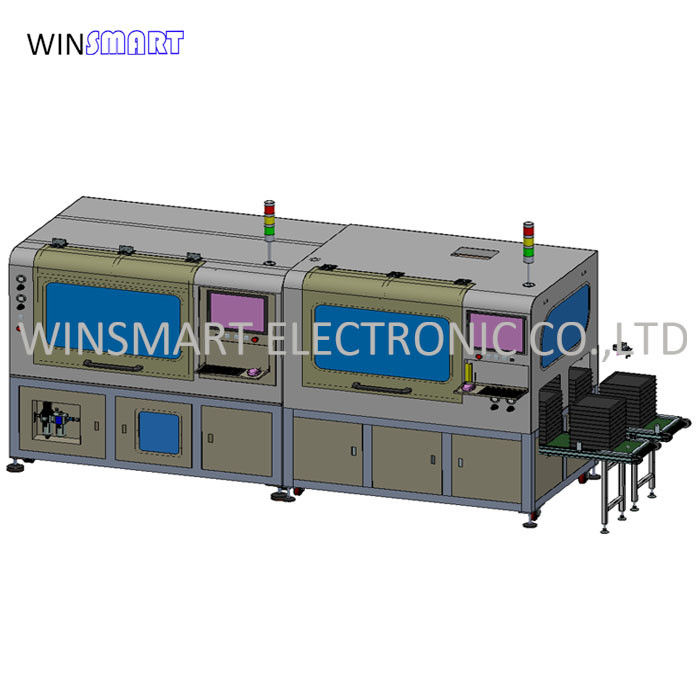

دستگاه برش تمام اتوماتیک PCB، جدا کننده سینی اتصال:

100000RPM ماشین برش PCB کامل خودکار با عملکرد تغییر ابزار خودکار 0


این ماشین کاملا اتوماتیک یک راه حل پیشرفته طراحی شده برای سرعت بالا و دقت بالا است، اتوماسیون کامل وابستگی به اپراتورهای دستی را کاهش می دهد و خطای انسانی را به حداقل می رساند.

دو میز کار مستقل اجازه می دهد تا بارگذاری و تخلیه همزمان PCB ها، و این تضمین می کند حداقل زمان توقف و خروجی بالاتر.

دو اسپندل مستقل امکان پردازش موازی PCBA های مختلف را در همان زمان فراهم می کند.

همچنین می تواند با یک دستگاه جدا کننده سینی برای تولید حجم بسیار بالا کار کند، کار را کاهش دهد و کمتر کار کند.
