دستگاه روتر PCB Depaneling

دستگاه جداکننده خودکار PCB با روتر PCB با گیره چرخش 360 درجه

تمام دسته ها

ماشین برش PCB Depaneling V Cut

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

دستگاه جداکننده خودکار PCB با روتر PCB با گیره چرخش 360 درجه

نام تجاری:	Winsmart
شماره مدل:	SMTIR812
موق:	1 ست
قیمت:	USD20000-80000
جزئیات بسته بندی:	تخته سه لا
شرایط پرداخت:	T/T ، L/C ، Western Union

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ماده PCB:

FR4، آلومینیوم

ضخامت PCB:

0.8-3.0mm

مزیت:

بدون فیکسچر مورد نیاز است

برش دقت:

0.05 میلی متر

حداکثر اندازه PCB:

۳۵۰×۳۵۰ میلی متر

نشان:

برش پایین

نام محصول:

جداکننده کامل PCB اتوماتیک

قابلیت ارائه:

100 مجموعه در ماه

برجسته کردن:

روتر جداکننده PCB تمام اتوماتیک,دستگاه جداکننده PCB با چرخش 360 درجه,روتر PCB با گیره چرخش

PCB separator machine 360 rotation

PCB router with rotation gripper

توضیح محصول

جداکننده PCB تمام اتوماتیک، دستگاه مسیریاب PCB با گیره چرخش 360 درجه

بررسی اجمالی مسیریاب جداکننده PCB خطی:

مسیریاب جداکننده PCB خطی یک راه حل جداسازی PCB با دقت بالا و کاملاً خودکار است که برای خطوط تولید SMT مدرن طراحی شده است. این سیستم با حذف نیاز به فیکسچرهای سفارشی، از یک اسپیندل با سرعت بالا و مسیریابی هدایت شده با دید برای جدا کردن PCB ها با حداقل تنش مکانیکی استفاده می کند. این سیستم با ادغام ماژول های انباشته سازی و جداکننده سینی، یک راه حل خطی کامل برای بارگیری و تخلیه PCB ها ارائه می دهد که برای محیط های تولید با حجم بالا و ترکیبی از محصولات مختلف ایده آل است.

خدمات ما:

1. پشتیبانی فنی مادام العمر و 2 سال گارانتی.
2. در صورت بروز هرگونه مشکل کیفی، تعویض یا بازپرداخت رایگان انجام می شود.
3. پاسخ/بازخورد سریع در عرض 12 ساعت
4. مهندسان برای نصب و آموزش در خارج از کشور در دسترس هستند.
5. بسته بندی محکم برای جلوگیری از آسیب در حمل و نقل.

ویژگی های مسیریاب جداکننده PCB خطی:

طراحی بدون نیاز به فیکسچر
نیاز به فیکسچرهای سفارشی را از بین می برد و زمان و هزینه راه اندازی را کاهش می دهد.
سیستم گیره انعطاف پذیر و میز وکیوم با اشکال و اندازه های مختلف PCB سازگار است.
سیستم مسیریابی با دقت بالا
اسپیندل با سرعت بالا (تا 60000 دور در دقیقه) برش های تمیز و بدون پلیسه را تضمین می کند.
سیستم تراز دید با تشخیص فیدوچیال و تصحیح خودکار.
سیستم نوار نقاله خطی
طراحی سازگار با SMEMA امکان ادغام یکپارچه در خطوط SMT موجود را فراهم می کند.
بارگیری/تخلیه خودکار PCB با تنظیم عرض نوار نقاله قابل برنامه ریزی.
جداکننده و انباشته کننده سینی
سیستم جابجایی سینی خودکار برای ورودی و خروجی PCB دسته ای.
از اندازه ها و پیکربندی های متعدد سینی برای تولید انعطاف پذیر پشتیبانی می کند.
نرم افزار کنترل هوشمند
HMI صفحه لمسی کاربرپسند با مدیریت دستورالعمل و نظارت در زمان واقعی.
اسکن بارکد/کد QR و ادغام MES/ERP اختیاری.

مشخصات مسیریاب جداکننده PCB خطی:

شماره مدل	SMTIR812
اندازه دستگاه	1060(L)x1356(W)x1570(H)mm
وزن دستگاه	تقریباً 1000 کیلوگرم
حداکثر اندازه PCB	350x350mm (استاندارد)
ضخامت PCB	0.4-6mm
ارتفاع انتقال	900±50mm
جهت انتقال	چپ -> راست
سرعت حمل و نقل	1500mm/s
حالت تغذیه	ریل راهنمای حمل و نقل از نوع بخش
تنظیم عرض ریل	خودکار
سیگنال ارتباطی	SMEMA
موقعیت یابی PCB	گیره ریل راهنمای بالا و پایین
سیستم انتخاب	سیستم گیره چرخشی 360 درجه + نازل های مکش خلاء
دوک برش	SycoTec 60000rpm/min (استاندارد)
نوع خنک کننده	خنک کننده خودکار
تغییر ابزار خودکار	بله
بررسی تیغه شکستگی	بله
دقت برش	±0.01mm
مته مسیریابی	0.8-3.0 قطر، چرخش راست
دقت تکرار	±0.02mm
سرعت حرکت مختصات	1000mm/s
حالت تخلیه	کمربند ESD
راه جمع آوری زباله	مسیر خروجی
برنامه نویسی روش	برنامه واردات/ویرایش نقشه Gerber توسط Visual
منبع هوا	5-8kgs/cm2
منبع تغذیه	AC380V, 50/60Hz, 3KW

مزایای مسیریاب جداکننده PCB:

بدون هزینه فیکسچر

صرفه جویی در هزینه های طراحی و ساخت فیکسچر، به ویژه برای تولید با ترکیب بالا.

جدا کردن بدون استرس

برش مبتنی بر مسیریاب، تنش مکانیکی را به حداقل می رساند و از آسیب به اجزا جلوگیری می کند.

انعطاف پذیری بالا

به سرعت با مدل های جدید PCB یا تغییرات تولید بدون توقف سازگار می شود.

فشرده و کاملاً خودکار

نیروی کار و فضای کف را به حداقل می رساند و در عین حال توان عملیاتی را به حداکثر می رساند.

کاهش زمان چرخه

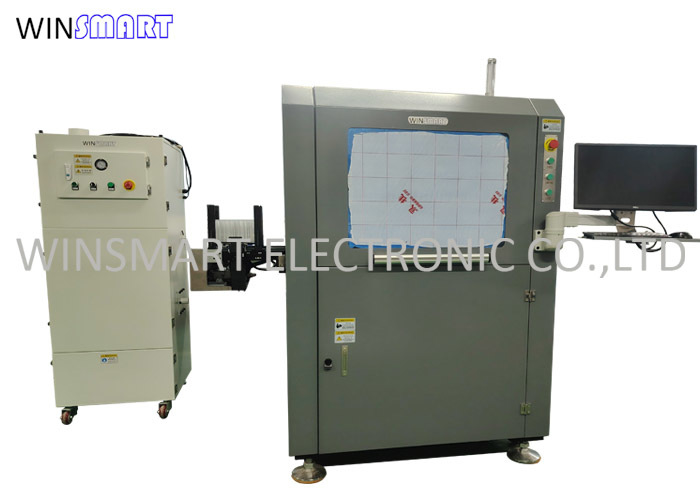

جزئیات مسیریاب جداکننده PCB:

دستگاه جداکننده خودکار PCB با روتر PCB با گیره چرخش 360 درجه 0

دستگاه جداکننده خودکار PCB با روتر PCB با گیره چرخش 360 درجه 1

دستگاه جداکننده خودکار PCB با روتر PCB با گیره چرخش 360 درجه 2
