PCB Loader Unloader

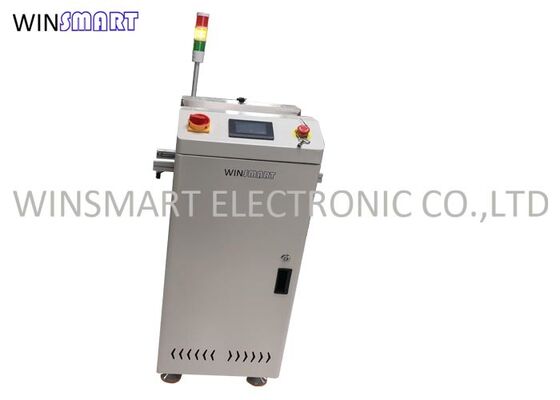

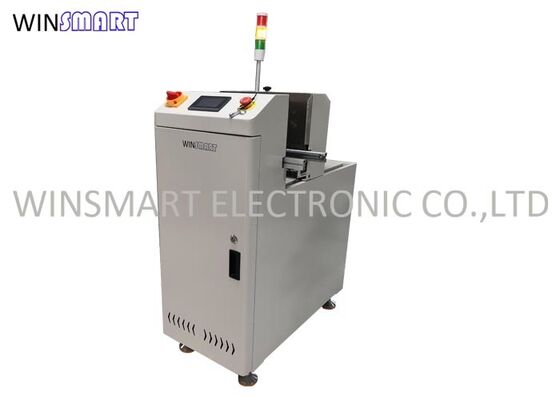

دستگاه Flipper PCB کنترل شده توسط PLC با چرخش 180 ° برای PCB های 460x350mm در خطوط تولید SMT

تمام دسته ها

ماشین برش PCB Depaneling V Cut

سبد خوراک SMT

با ما تماس بگیرید

Ms. Amy

info@smtfullsolution.com

+86-752-6891906

+8613829839112

حالا تماس بگیرید

دستگاه Flipper PCB کنترل شده توسط PLC با چرخش 180 ° برای PCB های 460x350mm در خطوط تولید SMT

نام تجاری:	Winsmart
شماره مدل:	SMTPI-350
موق:	1 مجموعه
قیمت:	USD1-10000/Set
جزئیات بسته بندی:	مورد تخته سه لا
شرایط پرداخت:	L/C، T/T، وسترن یونیون

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

استفاده:

خط تولید SMT

اندازه PCB:

50*50-460*350 میلی متر

برنامه:

خط تولید مونتاژ PCB SMT

خدمات پس از فروش:

پشتیبانی فنی ویدیویی، پشتیبانی آنلاین

قدرت:

220/110 ولت

دستگاه فلیپر PCB

قابلیت ارائه:

5000 مجموعه در هر ماه

برجسته کردن:

دستگاه فلیپر PCB کنترل PLC,چرخش 180 درجه PCB Loader Unloader,تجهیزات جابجایی SMT اندازه PCB 460x350mm

180° Rotation PCB Loader Unloader

460x350mm PCB Size SMT Handling Equipment

توضیح محصول

دستگاه فلیپر PCB با کنترل PLC برای چرخش 180 درجه PCB در خط تولید SMT

دستگاه فلیپر PCB (برد مدار چاپی) یک دستگاه صنعتی است که در فرآیند مونتاژ بردهای مدار چاپی استفاده می شود. این دستگاه برای برگرداندن یا چرخاندن PCB ها در طول تولید طراحی شده است، معمولاً پس از اینکه یک طرف با قطعات مونتاژ شده است و نیاز به برگرداندن دارد تا مونتاژ طرف دیگر امکان پذیر شود. این امر تضمین می کند که قطعات به درستی در هر دو طرف PCB قرار می گیرند.

دستگاه های فلیپر PCB در فرآیندهای فناوری نصب سطحی (SMT) و لحیم کاری موجی خودکار ضروری هستند، جایی که سرعت و دقت برای بهره وری تولید حیاتی است.

مشخصات دستگاه فلیپر PCB

شماره مدل	SMTPI-350	SMTPI-460
اندازه PCB (میلی متر)	(50x50)-(460x350)	(50x50)-(530x460)
اندازه دستگاه (میلی متر)	500x820x1300	650x920x1300
وزن (کیلوگرم)	150	180

پارامترهای فنی

عملکرد	برای معکوس کردن PCB برای فرآیند بعدی استفاده می شود
زمان چرخه	تقریباً 15 ثانیه
فشار هوا	4-6 بار
منبع تغذیه	100-230 ولت، 1 فاز، حداکثر 300 ولت آمپر
ارتفاع انتقال	900±20 میلی متر (یا سفارشی)
جهت حمل و نقل	از چپ به راست یا از راست به چپ
ضخامت PCB	حداقل 0.6 میلی متر
مصرف هوا	حداکثر 15 لیتر در دقیقه

عملکردهای اصلی

عملکرد اصلی دستگاه فلیپر PCB، چرخش 180 درجه PCB (یا زاویه دیگر در صورت نیاز) برای تسهیل مونتاژ قطعات در سمت معکوس است. این عمل برگرداندن برای موارد زیر حیاتی است:

امکان مونتاژ قطعات در هر دو طرف برد بدون دخالت دستی
کاهش فرآیندهای پر زحمت، افزایش بهره وری و تولید
اطمینان از جهت گیری صحیح بردها برای مرحله بعدی پردازش

اصل کار

دستگاه فلیپر PCB بر اساس اصول دستکاری مکانیکی و حرکت کنترل شده عمل می کند:

بارگذاری: PCB در دستگاه بارگذاری می شود، اغلب از طریق سیستم نوار نقاله
مکانیزم برگرداندن: با استفاده از غلتک ها، تسمه ها یا گیره ها، دستگاه PCB را گرفته و از طریق مکانیزم های خودکار (سیستم های پنوماتیک یا موتوردار) آن را می چرخاند
چرخش کنترل شده: PCB به صورت کنترل شده 180 درجه برگردانده می شود، که حداقل تنش مکانیکی را تضمین می کند و از آسیب به قطعات نصب شده جلوگیری می کند
تخلیه/انتقال: پس از برگرداندن، PCB به مرحله مونتاژ یا بازرسی بعدی منتقل می شود

انتقال PCB
